betway体育手机APPCS10-1不鏽鋼潔淨型汽水分離器簡介：

betway体育手机APP汽水分離器用於(yu) 蒸汽、壓縮空氣及其它氣體(ti) 係統可除去蒸汽、空氣或氣體(ti) 等係統中所含水份。汽水分離器將分離出的水滴，沿傾(qing) 斜管壁聚集後由一專(zhuan) 門排水口排出。即使對於(yu) 最潔淨、設計最優(you) 良的潔淨蒸汽係統，蒸汽中也還

是有可能會(hui) 含水份，這將會(hui) 導致蒸汽幹度值過低，不能滿足殺菌要求，損壞控製閥/儀(yi) 表，進而影響係統的工作效率。CS10-1潔淨型汽水分離器的設計完全符合ASME BPE的規定,用來除去潔淨和純淨蒸汽係統的液滴。同時還設計了可

移動的擋板，可在安裝前充分檢查，以便係統內(nei) 檢查。

betway体育手机APPCS10-1不鏽鋼潔淨型汽水分離器尺寸和管道連接：

1. 標出點 A。蒸汽壓力和流量的交叉點,例如 6 bar g / 500 kg/h:畫一條水平線。

2. 選擇尺寸。水平線與(yu) 汽水分離器曲線相交,在陰影部分有交點則意味著其工作效率都為(wei) 100%。例如我們(men) 選2"(DN50),點B。

3. 確定流速。從(cong) 水平線與(yu) 汽水分離器曲線交點向上作垂線,就可確定流速。例如通過點B，確定流速為(wei) 15m/s。

注意：需要用到速度修正係數，請參考下表

在此例中，2”英製O/D管的強速修正係數為(wei) 1.22, 所以此例中的流速為(wei) 18.3m/s。

4.壓降。經過B的垂線與(yu) 線C-C相交，通過交點畫水平線。從(cong) 點A畫垂線，得到交點D，即可確定通過汽水分離器的壓降，此例中大概為(wei) 0.012 bar。

5. 每個(ge) 汽水分離器選型都應該基於(yu) 口徑、流速和壓降，作出最優(you) 化的選擇

6.安裝在水平管道上。檢查箭頭方向以確保安裝正確。

betway体育手机APPCS10-1不鏽鋼潔淨型汽水分離器技術參數：

閥體(ti) 設計條件  PN10

PMA 最大允許壓力  10 bar g  @ 50℃

TMA 最高允許溫度  250℃

最低允許溫度  -10℃

PMO 最大工作壓力  7.6 bar g

TMO 最高工作溫度  250℃ @ 6.8bar g

最低工作溫度  0℃

設計最大冷態水壓試驗壓力   15 bar g

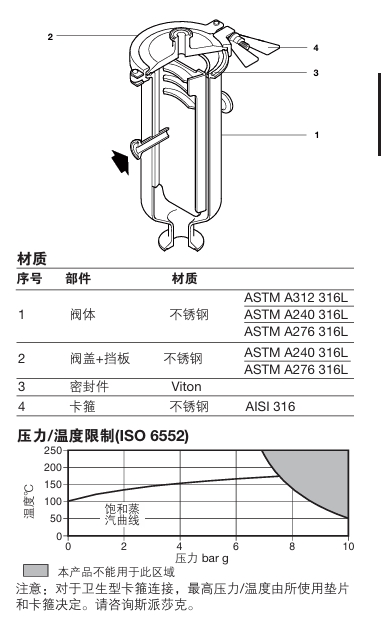

betway体育手机APPCS10-1不鏽鋼潔淨型汽水分離器零件材料：

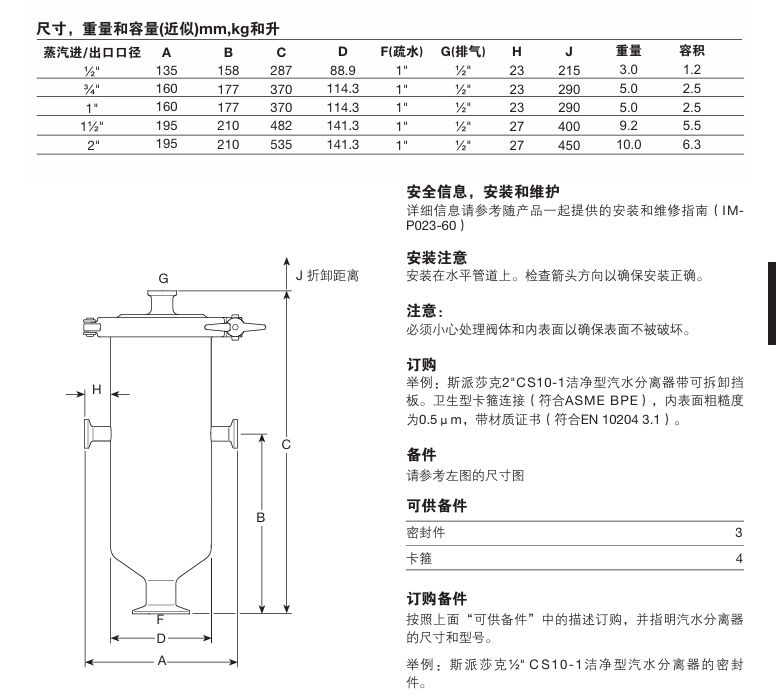

betway体育手机APPCS10-1不鏽鋼潔淨型汽水分離器外形鏈接尺寸：
