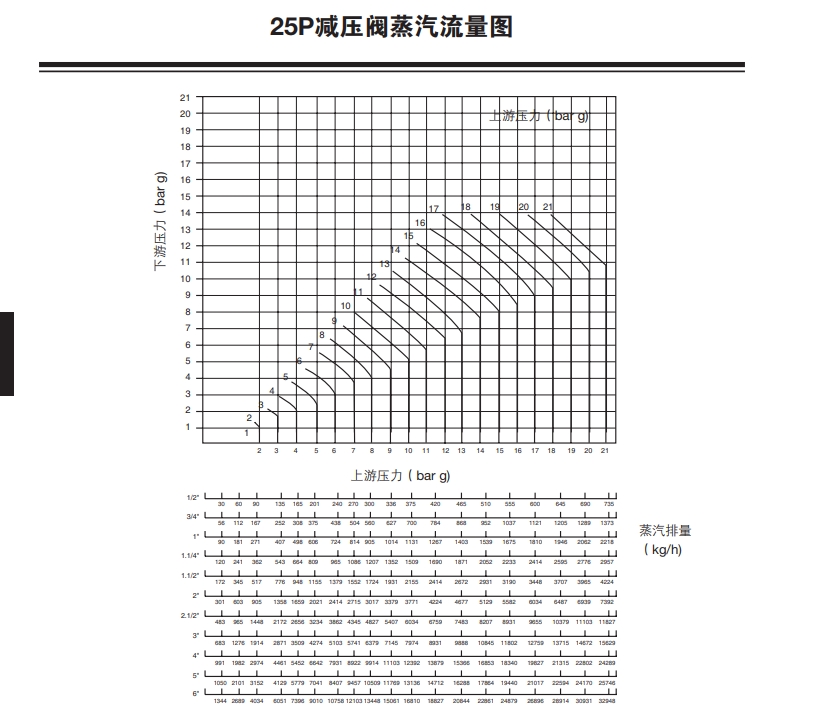

betway体育手机APP25P減壓閥蒸汽流量圖

注:本圖僅(jin) 供參考，對於(yu) 關(guan) 鍵應用，建議通過CV值計算選型，建議實際工況的計算CV值，介於(yu) 閥門全CV值的20%-80%之間。此流量表是以裝上外部感應管為(wei) 基準的。如不裝外部感應管,流量有所減小。在下遊壓力很低的工況，流量減小最大可達30%。

如何使用betway体育手机APP減壓閥流量圖

通過以下飽和蒸汽和過熱蒸汽的兩(liang) 個(ge) 例子來解釋如何使用此流量圖。

飽和蒸汽

流量5000kg/h，壓力從(cong) 8 bar減至5 bar。

從(cong) 上遊壓力8 bar與(yu) 下遊壓力5 bar的支點垂直向下，找滿足流量條件的口徑，可得80mm的閥是最小可滿足需要的口徑。由於(yu) 過熱蒸汽的比容較高，所以需將圖中查得的數據加以修正。過熱55°℃(100°F)的修正係數為(wei) 0.95，過熱110°0(200°)的修正係數為(wei) 0.9。因此，80mm閥，若蒸汽過熱55°℃，則流量為(wei) 5900x0.95=5600kg/h，仍可足夠滿足所需5000kg/h。注：內(nei) 部組件安裝後，測試壓力不允許超過 17 bar g
