25P為(wei) 自作用導閥型減壓閥。通過外部壓力感應管感應下遊壓力，調節主閥開度並維持壓力穩定。下麵我們(men) 來展示一下betway体育手机APP減壓閥25P說明書(shu) 以及維修指南。

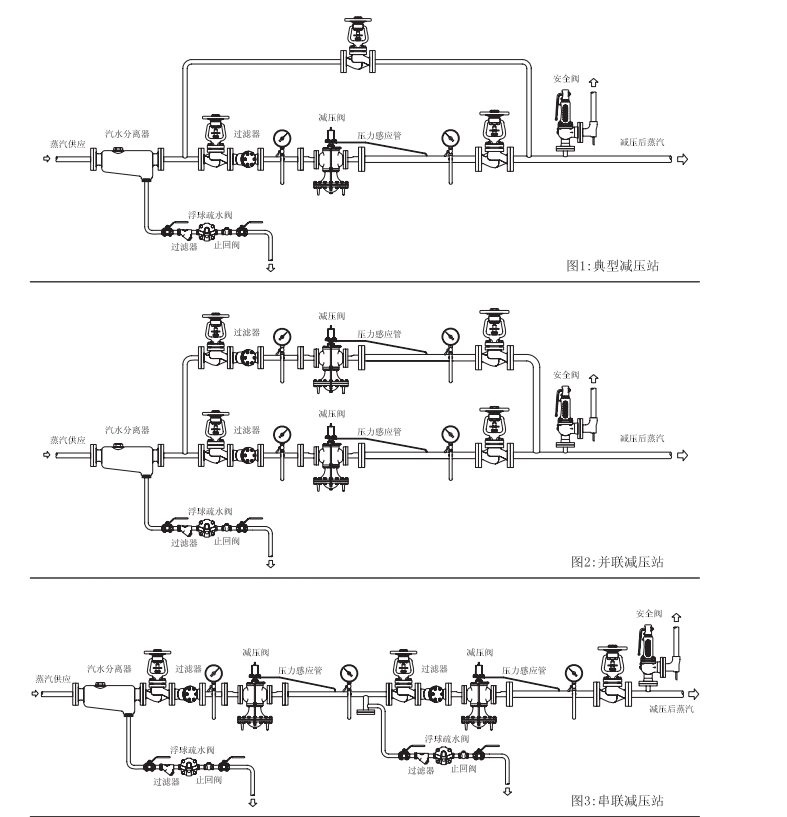

betway体育手机APP減壓閥25P安裝示意圖

betway体育手机APP減壓閥25P工作原理：

啟動前正常的位置是主閥關(guan) 閉,導閥由彈簧力作用打開。蒸汽經由導閥進入主隔膜室,一部分蒸汽則經由控製孔流出。當導閥流入的蒸汽大於(yu) 由控製孔流出的蒸汽,主隔膜室中的控製壓力增大,打開主閥。隨著蒸汽流過主閥,下遊壓力的增量經由感應管反饋作用在導閥隔膜下部,該作用力平衡了隔膜上部的彈簧壓縮力,使導閥逐漸關(guan) 閉節流,從(cong) 而維持主隔膜室中的壓力,控製主閥的開度輸送適量的蒸汽。調節導閥隔膜上的彈簧,即可改變下遊的設定壓力。當不需要蒸汽時,感應管壓力增大,關(guan) 閉導閥,控製壓力由控製孔釋放,使主閥緊密關(guan) 閉。

betway体育手机APP減壓閥25P運行流程：

1．首先確定所有截止閥已關(guan) 閉。

2．取下導閥彈簧帽,逆時針旋轉調節螺栓(2D) 至彈簧鬆馳狀態。確定彈簧處於(yu) 垂直位置,並在導座中心。

3．按如下順序打開截止閥：

a) 打開蒸汽主管疏水閥前的截止閥。這將確保減壓閥前的蒸汽不含冷凝水。

b) 打開感應管的隔離閥。

c) 打開下遊截止閥。

d) 緩慢打開入口截止閥。

4．順時針緩慢旋轉調節螺栓（2D）,至下遊壓力表顯示要求的減壓壓力。

5．係統壓力穩定後,可能需再次調節導閥彈簧 （2D）。裝好彈簧罩,擰緊鎖緊螺母。

6．注意一擰緊導閥法蘭(lan) 接口,確保無泄漏

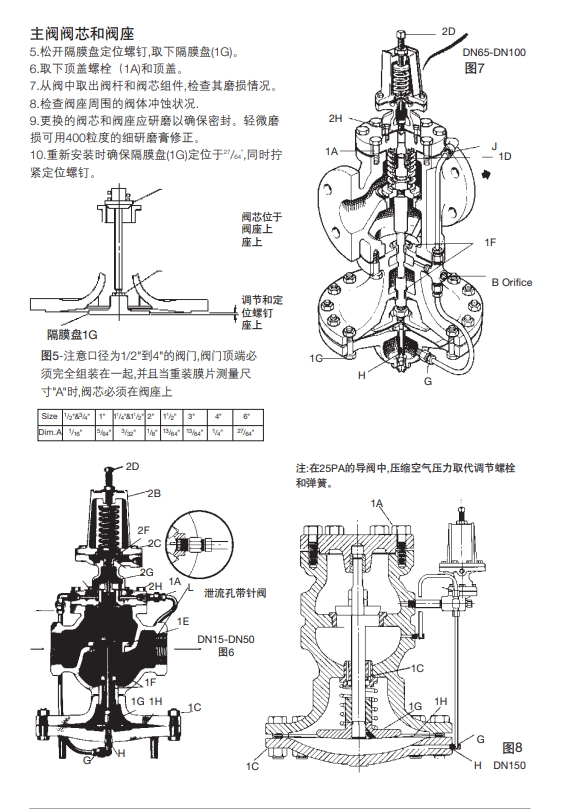

betway体育手机APP減壓閥25P原理圖
