betway体育手机APPSAD蒸汽霧化型減溫器工作原理

  • 作者：betway体育手机APP
  • 發布時間：2024-08-12
  • 點擊：139次

betway体育手机APPSAD減溫器不含運動部件因此操作非常簡單。SAD減溫器使用高壓蒸汽（霧化蒸汽）來霧化進入的冷卻水。因此，SAD適合用於(yu) 既有減壓又有減溫的場合，此時，高壓蒸汽由減壓閥的上遊提供。霧化蒸汽的壓力至少為(wei) 進入減溫器蒸汽壓力的1.5倍，最小值為(wei) 3barg。霧化蒸汽的量通常為(wei) 主蒸汽的2%~5%，對霧化蒸汽的過熱度沒特別要求。除了一個(ge) 開關(guan) 閥，霧化蒸汽不需要被控製。它是由噴嘴的口徑及霧化蒸汽的狀態來進行調節的。因此，進入SAD減溫器的霧化蒸汽的量相對穩定。

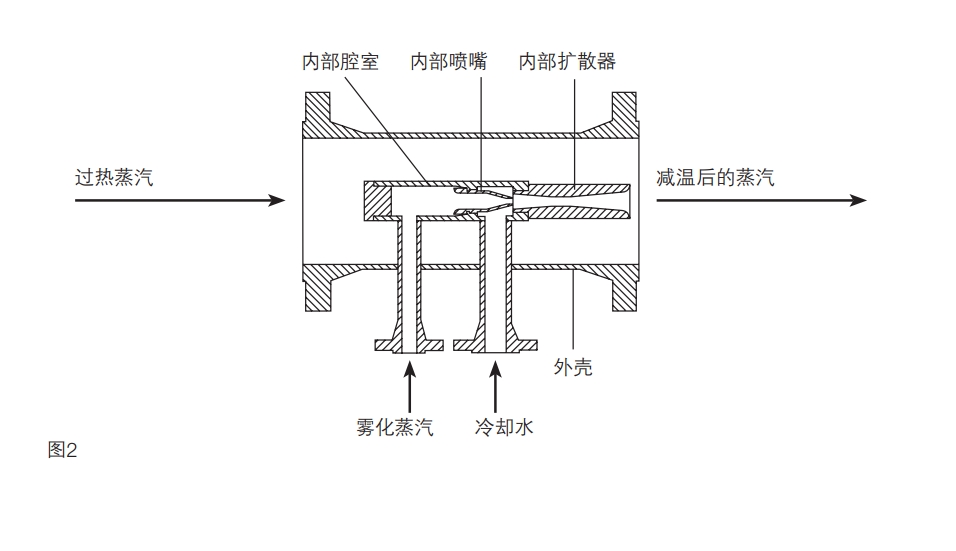

SAD蒸汽霧化型減溫器工作原理圖

SAD蒸汽霧化型減溫器工作原理圖


SAD蒸汽霧化型減溫器工作步驟如下：

1. 霧化蒸汽通過霧化蒸汽接口及小孔進入SAD減溫器。

2. 進入噴嘴的蒸汽減壓同時被加速。噴嘴的尺寸是經過計算決(jue) 定的。

3. 冷卻水進入內(nei) 部腔室然後進入內(nei) 部擴散器。

4. 在擴散器的入口，離開噴嘴的高速蒸汽將進入的冷卻水進行霧化。

SAD蒸汽霧化型減溫器工作原理圖

5. 在高的湍流下，冷卻水和過熱蒸汽在內(nei) 部擴散器內(nei) 迅速混合。內(nei) 部擴散器的內(nei) 部結構是

 為(wei) 了產(chan) 生高的湍流，更好的混合和減溫效果而計算設計的。

6. 在內(nei) 部擴散器的出口產(chan) 生了高度霧化的飽和霧，同時與(yu) 外部的蒸汽流進行混合。

7. 通過減溫器後的混合蒸汽進入下遊管道，繼續進行減溫過程。
