betway体育手机APPsx80/sx90過程控製器如何接線?

作者：betway体育手机APP
發布時間：2024-08-21
點擊：308次

SX係列提供兩(liang) 種標準尺寸精確的溫度壓力過程控製器。它們(men) 都適合使用betway体育手机APP氣動電動控製閥和電子與(yu) 電氣設備的單點或者多點控製應用。通用輸入包括熱電偶，熱電阻和其它過程輸入。多至3個(ge) （SX80過程控製器）和6個(ge) （SX90過程控製器）輸出可以用來控製，報警或者反饋。隻有SX90有數字通訊功能。快速代碼方便應用。下麵我們(men) 來介紹一下sx80/sx90過程控製器的接線圖。

螺旋式接線柱接受0.5-1.5mm（16-22AWG）尺寸的電線。帶鉸鏈的護蓋可防止手或金屬意外碰觸帶電線纜。後麵的端子螺絲(si) 要用0.4Nm（3.5lbfin）的力擰緊。

警告：

在接觸任何接線端子之前斷絕電源供應，因為(wei) 可能接觸到危險的電壓。

隻使用隨產(chan) 品提供的連接器或者betway体育手机APP提供的備件。使用其他的接線器可能會(hui) 危害產(chan) 品安全和認可。確保在安裝和連接電源之前單元內(nei) 沒有任何凝結水。

安裝調試說明規定了隻有合適的專(zhuan) 業(ye) 人士進行合理的安裝、調試、使用和維護，才能保證控製器的安全操作。公司的安全人員有責任確保理解和遵守安裝調試說明中的產(chan) 品參數和安全信息。

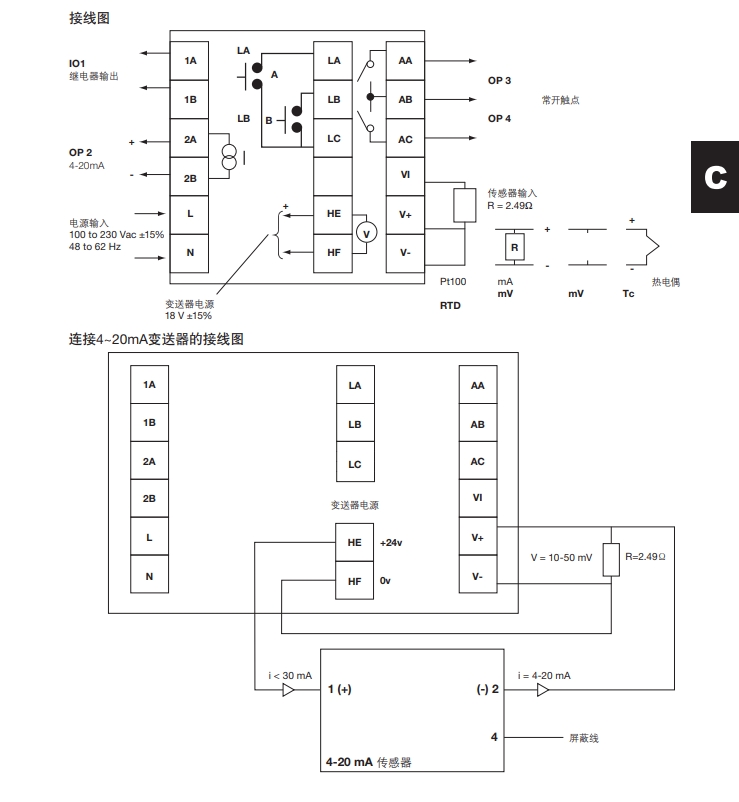

betway体育手机APPsx80接線圖：

betway体育手机APPsx80接線圖
