SPIRAXSARCO EP6是兩(liang) 線製回路供電定位器，需要4~20mA控製信號，旨在用於(yu) 直行程和角行程氣動閥執行器。本定位器對來自控製器的信號和閥的實際位置進行比較，相應改變發送到執行器的氣動輸出信號。本定位器隨附的安裝套件適合符合NAMUR標準的所有氣動執行器。

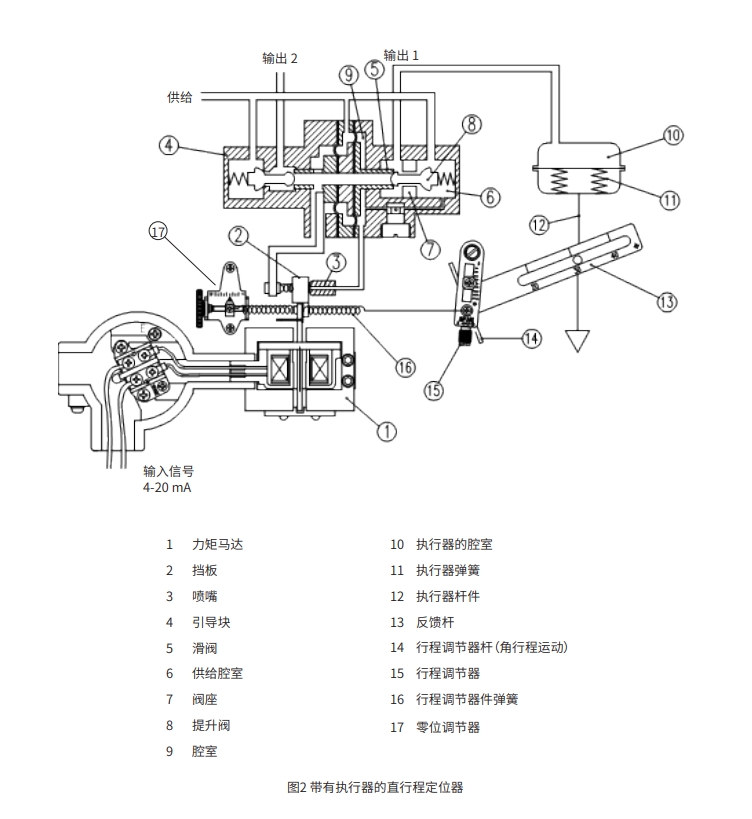

EP6直行程定位器工作原理：

在將輸入信號提供給定位器以打開閥門時，由力矩馬達(1)產(chan) 生的作用力會(hui) 推動擋板(2)向噴嘴(3)的對側(ce) 移動。

 噴嘴(3)和擋板(2)之間的間隙變大，同時在引導塊(4)內(nei) 部腔室(9)中的空氣經由噴嘴(3)排出。

在此氣流作用下，滑閥向右移動。

隨後腔室(10)壓力升高，當腔室內(nei) 部壓力足以推動執行器彈簧(11)時，執行器杆件(12)將開始向下移動穿過反饋杆，由此執行器杆件的直行程運動轉換為(wei) 行程調行程調節器杆(14)的角行程運動。

隨後腔室壓力升高，當腔室內(nei) 部壓力足以推動執行器彈簧時，執行器杆件將開始向下移動穿過反饋杆，由此執行器杆件的直行程運動轉換為(wei) 行程調節器杆的角行程運動。

行程調節器行程杆(14)的角行程運動隨後將再次驅動行程調節器件(15)轉動，並拉動行程調節器件彈簧(16)。

當閥門到達給定輸入信號位置時，行程調節器件彈簧(16)的拉力和力矩馬達(1)的作用力將達到平衡，同時擋板(2)將移

回初始位置以減小它與(yu) 噴嘴(3)的間隙。

經由噴嘴(3)排出的空氣量將減少，腔室(9)壓力將再次升高。

滑閥(5)將移回左側(ce) 原始位置，同時提升閥(8)也會(hui) 向同一方向移動以阻擋閥座(7)，從(cong) 而阻止氣源中的空氣進入腔室(10)內(nei) 。

由此，執行器將停止工作，並且定位器將恢複正常狀態。

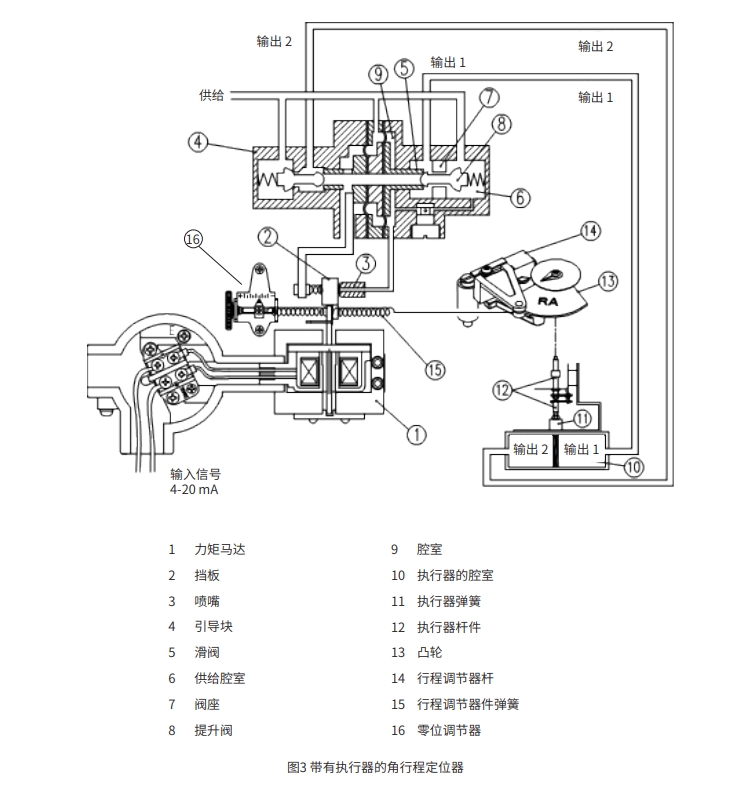

EP6角行程定位器工作原理：

在將輸入信號提供給定位器以打開閥門時，由力矩馬達(1)產(chan) 生的作用力會(hui) 推動擋板(2)向噴嘴(3)的對側(ce) 移動。

噴嘴(3)和擋板(2)之間的間隙變大，同時在引導塊(4)內(nei) 部腔室(9)中的空氣經由噴嘴(3)排出。

在氣流作用下，滑閥向右移動。

隨後，滑閥將提升閥(8)從(cong) 阻擋其移動的閥座(7)上推離，同時所提供的壓力（空氣）穿過閥座(7)和OUT1端口，通過OUT1進入執行器的腔室(10)。

隨後腔室(10)的OUT1壓力升高，執行器杆件(11)將旋轉並穿過反饋軸(12)，同時執行器的旋轉運動將傳(chuan) 遞至凸輪(13)。

該運動會(hui) 促使行程調節器控製杆(14)轉動，並拉動行程調節器件彈簧(15)。

當彈簧到達給定輸入信號位置時，行程調節器件彈簧(15)的拉力和力矩馬達(1)的作用力將達到平衡，同時擋板(2)將移回初始位置以減小它與(yu) 噴嘴(3)的間隙。

經由噴嘴(3)排出的空氣量將減少，腔室(9)壓力將再次升高。

滑閥(5)將移回左側(ce) 原始位置，同時提升閥(8)也會(hui) 向同一方向移動以阻擋閥座(7)，從(cong) 而阻止氣源中的空氣進入腔室(10)內(nei) 。

由此，執行器將停止工作，並且定位器將恢複正常狀態。

betway体育手机APPEP6定位器安裝說明書(shu) ：
