betway体育手机APPEP6防爆型定位器安裝和維修指南

EP6防爆型定位器簡介

EP6是兩(liang) 線製回路供電定位器，需要4~20mA控製信號，旨在用於(yu) 直行程和角行程氣動閥執行器。本定位器對來自

控製器的信號和閥的實際位置進行比較，相應改變發送到執行器的氣動輸出信號。本定位器隨附的安裝套件適合符

合NAMUR標準的所有氣動執行器。

防爆警告

請務必根據當地、地區和國家防爆規定使用和安裝本設備。

- 請參閱“8.認證”。

- 當安裝現場存在易爆氣體(ti) 時，應使用防爆型電纜和墊圈。

- 打開產(chan) 品封蓋前，應完全關(guan) 閉電源。打開封蓋前，確保臨(lin) 近的所有電氣部件無殘餘(yu) 電壓。

- 防火殼體(ti) 型定位器具有2個(ge) 電源連接端口。用戶應當使用防爆型電線和填料。任何閑置的端口需要安裝絕緣插頭。

- 應當使用帶有M4彈簧墊圈、表麵積大於(yu) 1.25 mm2的圓形端子來連接電源。

- 對於(yu) 外部接地端子，應當使用表麵積大於(yu) 5.5 mm2的圓形端子。

- 靜電容易引發爆炸。使用幹布清潔本產(chan) 品時可能產(chan) 生靜電。在危險環境下必須避免產(chan) 生靜電。在清潔本產(chan) 品的表麵時，必須使用濕布。

- 請使用經認證的防爆電纜密封接頭和防爆插頭以達到防爆標誌要求和IP66防護等級。

- 如需了解與(yu) 防火連接參數相關(guan) 的其他信息，請直接聯係betway体育手机APP。

- 閥門定位器必須串接一個(ge) 額定電流不高於(yu) 62mA、斷流容量高於(yu) 1500A、額定電壓不低於(yu) 產(chan) 品工作電壓的熔斷器。

- 電纜入口必須配備引入裝置，該引入裝置必須是防爆檢驗機構認可的Ex型引入裝置（對於(yu) NEPSI——根據GB3836.1-2010和GB3836.2-2010的要求）且符合產(chan) 品防爆標誌的要求，並且電纜引入裝置的安裝必須按照其說明進行。

1.2 接線

本定位器在設計時已充分考慮了用戶的安全，但用戶仍需遵守下述注意事項：

i) 確保正確安裝。如果未能按照本手冊(ce) 的要求正確安裝，則安全無法保證。

ii) 接線應根據IEC 60364或等同標準。

iii) 保險絲(si) 不應安裝在保護接地導體(ti) 內(nei) 。不能因為(wei) 斷開或移走其他設備而影響接地係統的完整性。

1.3 預期用途

參考安裝和維護指南、產(chan) 品標和技術信息冊(ce) ，檢查本產(chan) 品是否適合意向用途/應用。本產(chan) 品符合2014/34/EU (ATEX)

指令針對在潛在爆炸性環境中使用的設備的要求。

2.2 標簽說明

- 型號 指示型號以及其他符號。

- 防爆特性 指示經認證的防爆等級。

- 防護等級 指示殼體(ti) 防護等級。

- 輸入信號 指示輸入信號的範圍。

- 運行溫度 指示允許的工作溫度。

- 環境溫度 指示防爆所允許的環境溫度。

- 供給壓力 指示供給壓力範圍。

- 序列號 指示唯一序列號。

- 年/月 指示製造本定位器的年份和月份。

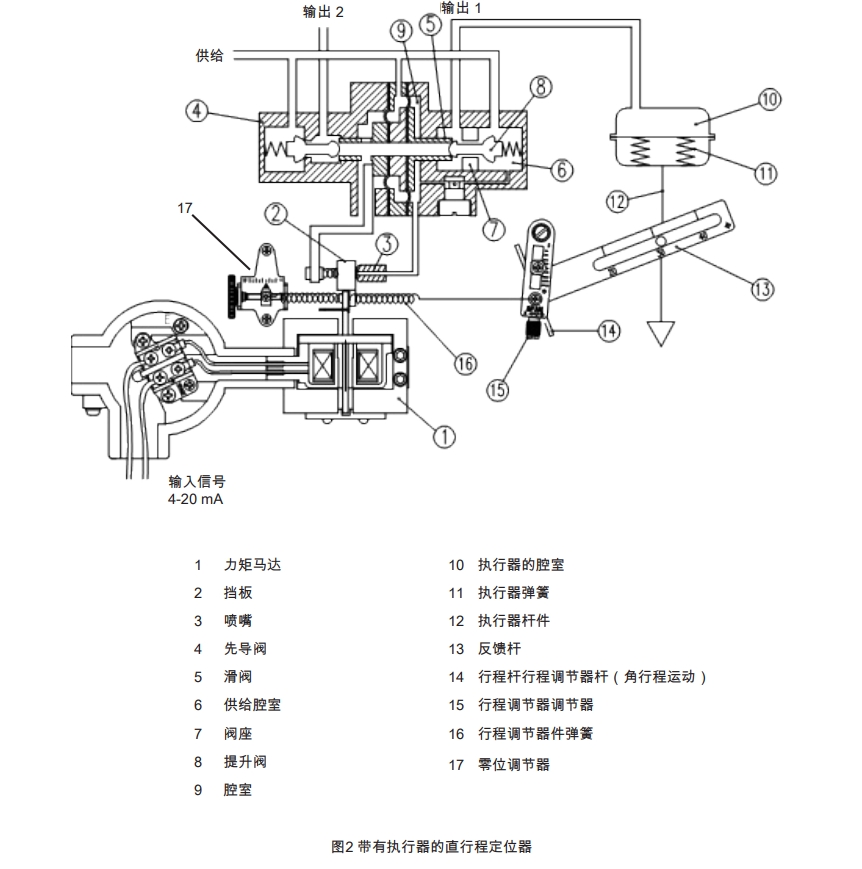

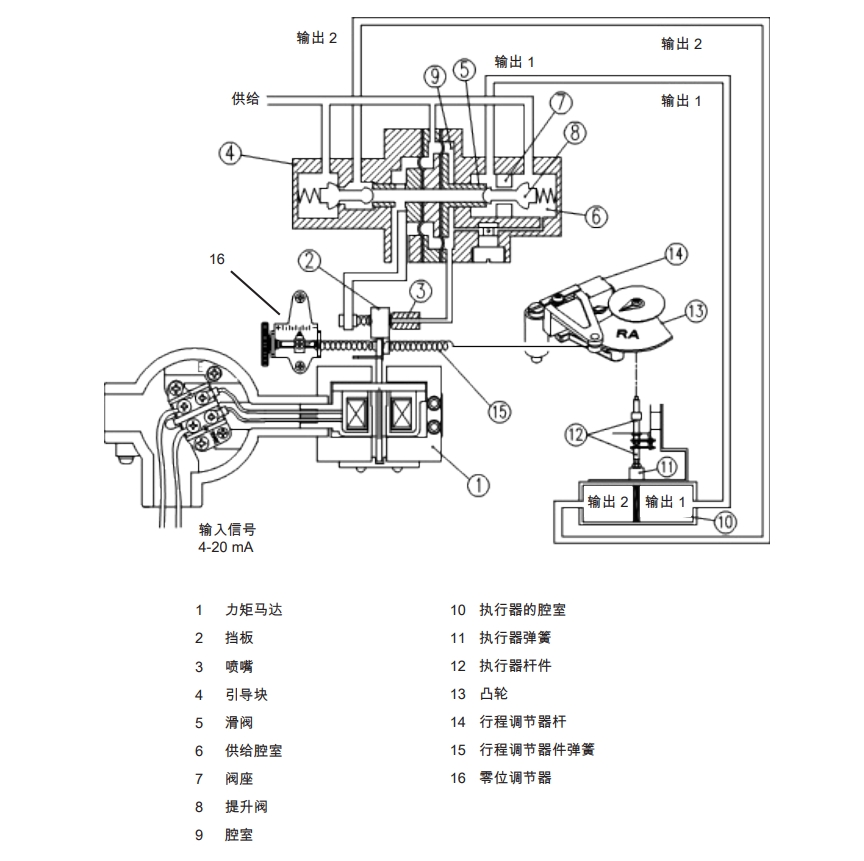

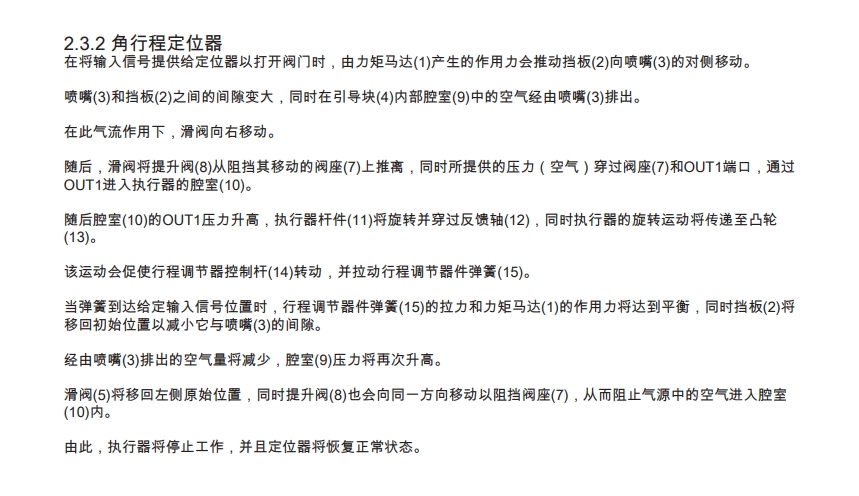

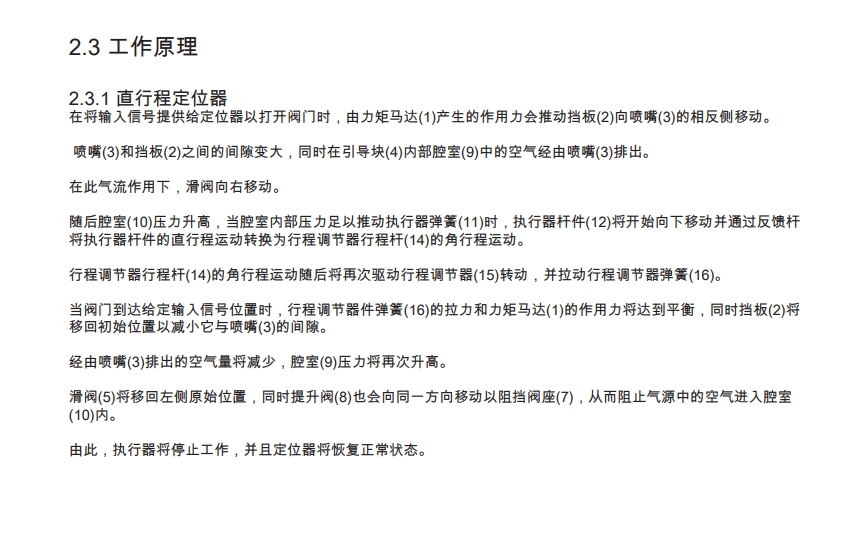

EP6防爆型定位器工作原理：

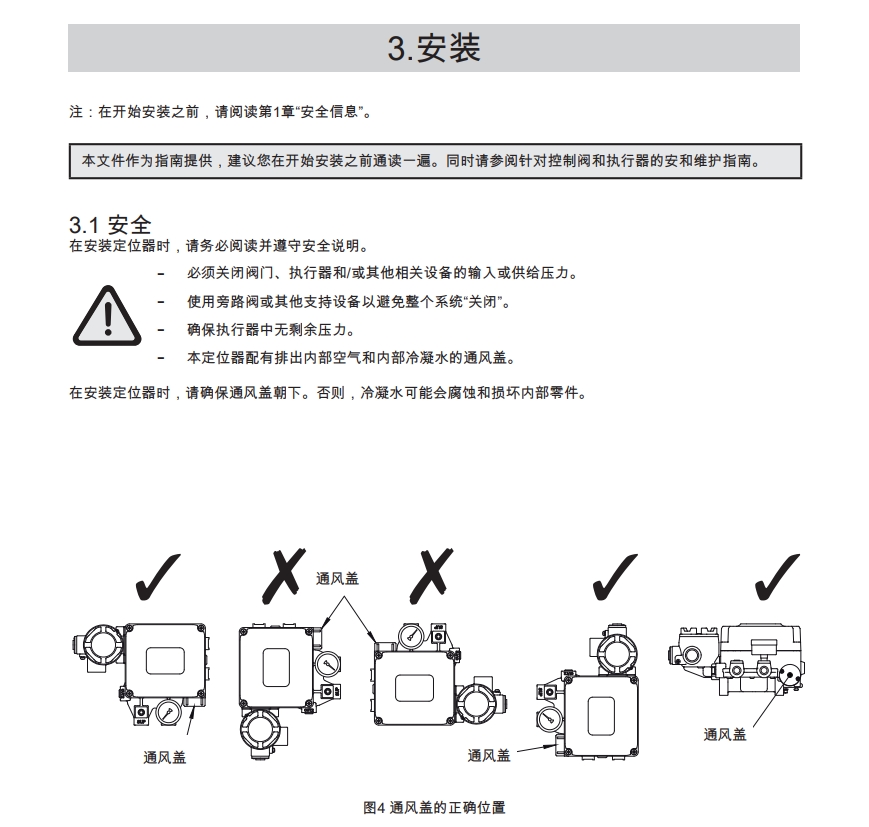

EP6防爆型定位器安裝說明：

以上就是EP6防爆型定位器說明書(shu) 的部分內(nei) 容，因為(wei) 資料太多就不一一展示了，完整版可以點擊連接查看 （pc端可以直接查看，移動端直接下載pdf格式），如果想了解EP6防爆型定位器價(jia) 格或者其他技術問題，可以谘詢我們(men) 技術人員。
