betway体育手机APPCP32電導率感應器安裝維修使用說明書(shu)

betway体育手机APPCP32電導率感應器與(yu) 控製器相連,測量水的電導率（與(yu) TDS關(guan) 聯)。通常用於(yu) 蒸汽鍋爐的排汙監測和控製。

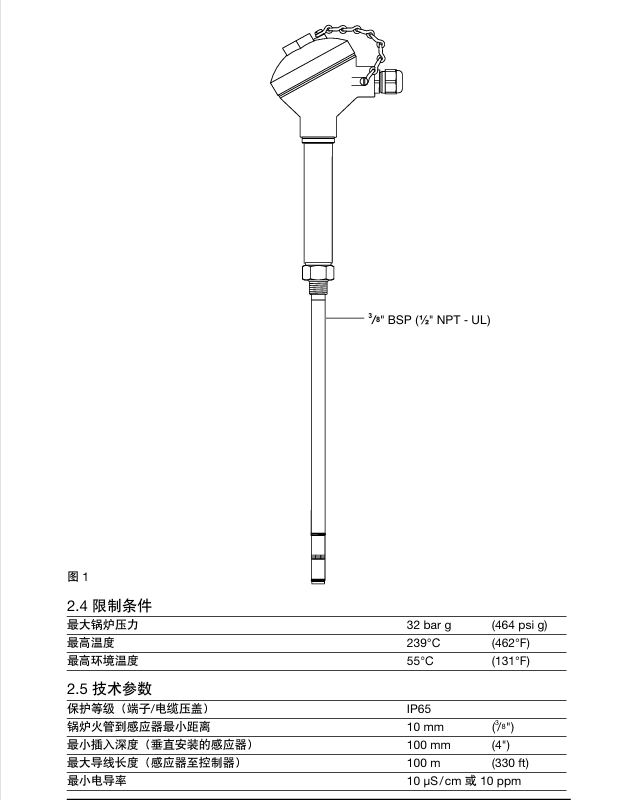

CP32有三種標準長度的探頭,一個(ge) 3/8"BSP螺紋（1/2"NPT需指定）可安裝在betway体育手机APP感應器彎頭、帶螺孔的法蘭(lan) 或直接安裝在鍋爐接口處。

CP32內(nei) 置溫度感應器,在與(yu) BC3200或BC3210控製器相連使用時,能檢測水垢的生成（UK專(zhuan) 利No.2297843),並自動進行探頭清潔循環（UK專(zhuan) 利No.2276943)。

這一循環可使感應器上的水垢變得疏鬆多孔或脫落,從(cong) 而可以連續感應到感應器最初校定時的電導率。警告：這一特性不能取代水處理,如果感應器處出現水垢,則鍋爐內(nei) 也必然會(hui) 出現水垢。此時必須改善水處理以避免出現危險。

可供長度 mm(英寸)

300 (11.8), 500 (19.7) and 1 000 (39.4)

注: 1 000 mm 感應器隻能垂直安裝

betway体育手机APPCP32電導率感應器安裝注意事項：

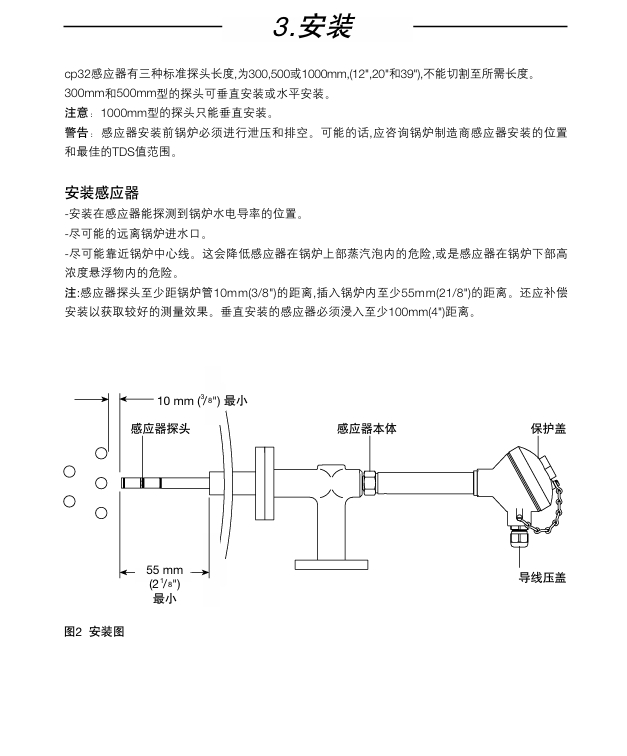

cp32感應器有三種標準探頭長度,為(wei) 300,500或1000mm,(12",20"和39"),不能切割至所需長度。

300mm和500mm型的探頭可垂直安裝或水平安裝。

注意：1000mm型的探頭隻能垂直安裝。

警告：感應器安裝前鍋爐必須進行泄壓和排空。可能的話,應谘詢鍋爐製造商感應器安裝的位置和最佳的TDS值範圍。

安裝感應器-安裝在感應器能探測到鍋爐水電導率的位置。-盡可能的遠離鍋爐進水口。-盡可能靠近鍋爐中心線。這會(hui) 降低感應器在鍋爐上部蒸汽泡內(nei) 的危險,或是感應器在鍋爐下部高濃度懸浮物內(nei) 的危險。

注:感應器探頭至少距鍋爐管10mm(3/8")的距離,插入鍋爐內(nei) 至少55mm(21/8")的距離。還應補償(chang) 安裝以獲取較好的測量效果。垂直安裝的感應器必須浸入至少100mm(4")距離

采用如下步驟安裝感應器

確認內(nei) 螺紋和外螺紋的連接狀態良好。-在感應器螺紋上用最多三圈（不能再多）PTFE螺紋密封帶。

警告：不要使用過多的密封帶。不要使用粘貼類型的密封劑。

開始用手安裝和固定感應器。然後用適全的扳手緊固感應器。-由於(yu) 錐形/平行接口的性質,不推薦緊固的力矩值。-不要過分固定。感應器上應總能看到螺紋。

注：感應器的螺紋不應‘降至最低點’（即,感應器本體(ti) 六角螺母能接觸到內(nei) 螺紋接口的表麵）,

除非有明顯的過度磨損或內(nei) 螺紋落在允許公差以外,此時有必要更換或重新加工法蘭(lan) 或接口。

拆除和安裝

警告：在旋鬆或取出感應器之前應確保鍋爐或容器的壓力降低，並排空至大氣。-應使尺寸正確的扳手。-檢查外螺紋和內(nei) 螺紋是否有損壞的痕跡。過度緊固時有可能損壞螺紋，造成螺紋磨損成局部產(chan)

生冷焊效應（磨損/毛刺）。-如果發生損壞，更換感應器。-檢查感應器絕緣未被撕裂或損壞
