LC2250是用於(yu) 導電流體(ti) 的液位控製。有一個(ge) 報警通道用於(yu) 高/低報警。產(chan) 品可選擇麵板, 導軌或底板安裝, 99-264V交流供電。LC2250通過操作泵, 閥或電磁閥, 來控製鍋爐, 水箱/容器的水位。

警告：使用LP20/PA20的最小電導率是25°C, 5us/cm或5ppm。

完整版下載請點擊： 查看

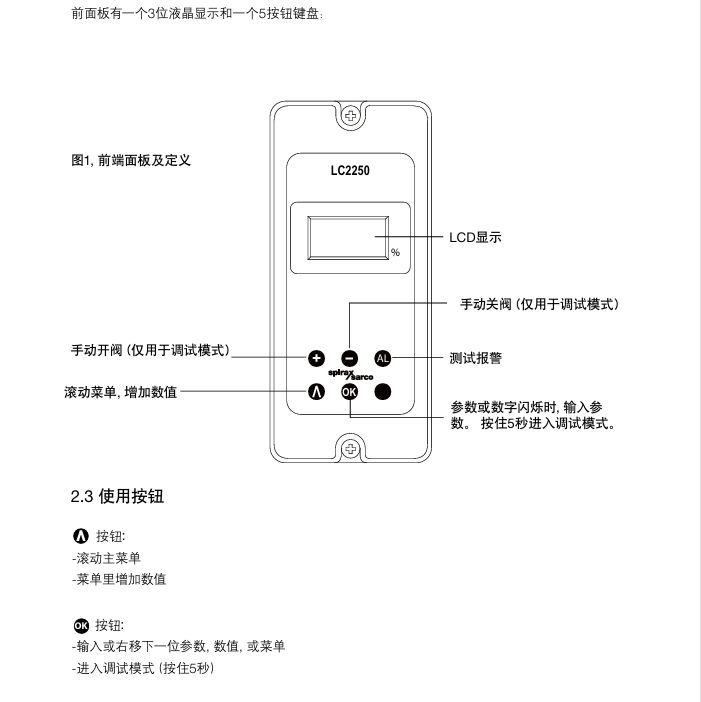

betway体育手机APPLC2250液位控製器安裝說明：

產(chan) 品必須安裝在合適的工業(ye) 控製麵板或防火盒, 提供碰撞和環境保護。需要最小IP54（EN60529）或形式3, 3S, 4, 4X, 6P和13（UL50/NEMA250）。

注意：不要阻擋或覆蓋控製器間的紅外通訊。

1 環境條件

產(chan) 品安裝環境要減小熱, 震動和電氣幹擾的影響（參考第1節-‘安全信息’）

如果沒有額外的防風雨裝置, 不要把產(chan) 品安裝室外。

2 安裝在DIN導軌上

隨產(chan) 品提供夾子和一套自鎖螺絲(si) , 安裝在35mmDIN導軌上。在外殼後部, 有兩(liang) 組孔來確定高度位置。可以調整夾頭來調整位置。夾頭安裝在一組孔中, 用提供的兩(liang) 個(ge) 螺絲(si) 固定。確保夾子和導軌夾緊。

注意：隻用隨產(chan) 品提供的螺絲(si)

3 安裝在底板上-在底板上, 按圖15所示的鑽孔。-把產(chan) 品安裝在底板上, 用兩(liang) 個(ge) 螺絲(si) , 螺帽和墊圈通過上下兩(liang) 個(ge) 插槽固定。

注意：不要在產(chan) 品外殼上鑽孔, 或用自鎖螺絲(si) 。

4 安裝在剪裁的麵板上

（如果用儀(yi) 表框, 最小麵板厚度是1mm）-產(chan) 品頂部和底部有整體(ti) 的螺紋插口（M4×0.7）-提供兩(liang) 個(ge) M4×25mm, 墊片和儀(yi) 表框

注意：不要用超過25mm長度的螺絲(si) , 避免電擊。

按照圖12的尺寸剪裁麵板, 根據指示鑽螺孔。

去除墊圈的背襯後, 安置在產(chan) 品的前麵。

儀(yi) 表框可用於(yu) 改善外觀。如果需要, 安裝到麵板的外側(ce) 。

從(cong) 麵板的後部安裝產(chan) 品, 使用螺釘, 墊圈（和儀(yi) 表框）等固定。

擰緊M4螺絲(si) ,  1.0 - 1.2Nm

注意：不要在產(chan) 品上鑽孔或使用自鎖螺絲(si)

一般接線說明

在設計產(chan) 品的時候已經考慮保證用戶的安全, 但需要注意接下來的幾點：

1．維護人員必須有危險電壓下操作的合格資質。

2．確保正確的安裝。如果不按照本規則操作, 可能會(hui) 導致產(chan) 品的安全等級下降。

3．產(chan) 品的設計依靠建築安裝的過流保護和主要隔離

4．所有相線都必須安裝3安培的限流保護裝置。如果在兩(liang) 根電源線上都裝有限流保護裝置, 那麽(me) 一個(ge)

裝置動作後必須能觸發另一個(ge) 裝置。請參考IEC60364（建築電氣安裝）, 或遵循當地規範的過流保護要求

5．繼電器回路必須安裝3A的速熔保險絲(si)

6．繼電器觸點必須和主電源采用相同的相位

7．按照安裝類別II設計

8．接線規範：-IEC60364- 低壓電氣安裝-EN50156- 爐子和輔助設備的電氣安裝-BS6739- 過程控製的儀(yi) 表：安裝設計, 實踐或當地相應規範。-用於(yu) 美國和加拿大的國家和當地電氣規範（NEC）或加拿大電氣規範（CEC）注意：使用NEC 1類, 溫度額度值大於(yu) 75度。如果電纜曝露在更高的溫度, 需要選擇更高的額度溫度。

9．必須連接信號線的屏蔽線, 以確保電磁兼容性。

10．所有的外部電路都必須滿足並維持IEC 60364或相同級別的雙重保護要求
