betway体育手机APPLC2650液位控製器安裝使用說明書

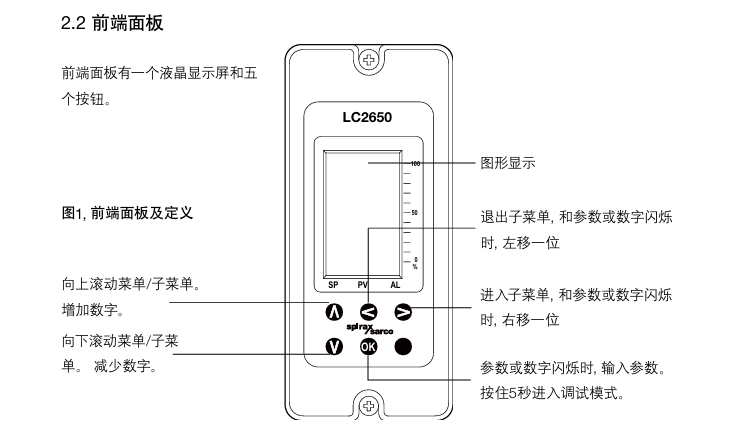

betway体育手机APPLC2650液位控製器是用於(yu) 導電流體(ti) 的液位控製器。產(chan) 品提供鍋爐, 水箱, 和容器的液位開關(guan) 或調節控製, 操作限製32bar@239°C。有兩(liang) 個(ge) 報警通道, 可分別設置為(wei) 高或低報警。前端麵板有一個(ge) 液晶顯示屏和五個(ge) 按鈕。LCD顯示屏顯示操作信息(運行模式下）, 或設定的一段時間內(nei) 的液位波動趨勢。

在運行模式下, 常用數據顯示在幾個(ge) 連續屏幕中。一個(ge) 測試菜單提供一個(ge) 診斷功能。可以測量輸入, 或從(cong) 前端麵板設置輸出。

完整版說明書(shu) 請點擊： 查看

典型應用

蒸汽負荷突然增加, 會(hui) 造成鍋爐壓力下降, 水中的蒸汽泡膨脹。導致水位上升, 給水閥關(guan) 閉。雖然測量水位上升, 但是鍋爐中水在減少, 需要打開給水閥。兩(liang) 元控製係統（感應器/控製器或蒸汽流量計）根據蒸汽流量計輸出增加設定點, 改變控製動作和阻止閥門關(guan) 閉。為(wei) 了控製有效, 需要準確估計最大蒸汽流量（最大負荷）下的水位。水位上升不同的操作條件下, 有所不同, 例如滿負荷穩定運行, 間斷, 突然負荷, 以及鍋爐壓力和爐水TDS水平。不同燃燒條件及蒸汽負荷下, 鍋爐和水位計之間將有差異。

三元控製

在特定條件下, 如果給水壓力變化大, 也許受是其它鍋爐給水影響, 這時需要三元控製。水流量信號

補償(chang) 給水壓力變化的變化。

維 修

注意：在進行任何維修之前, 請閱讀第1節安全信息。

警告：不要遮蓋和阻擋產(chan) 品之間的紅外光線

8.1  清潔指示：

使用沾水或異丙醇的抹布。 使用其他清潔材料可能會(hui) 損壞產(chan) 品和保修失效。產(chan) 品不需要特別服務, 預防性維護或檢查。在許多國家, 包括UK, 遵守鍋爐排汙規範。在一台鍋爐關(guan) 閉, 其它鍋爐運行時, 要特別當心。

8.2 液位控製

但是鍋爐水位的控製和液位警報需要測試和檢查。健康和安全執行指導說明PM5 給出的總的指導。betway体育手机APP係統的具體(ti) 指導, 請參閱單獨的文獻。

係統故障

在安裝和調試的時候, 最有可能發生故障。最常見的故障是接線不正確。如果上電之後, 產(chan) 品出現故障信息, 那麽(me) 必須找到故障原因。為(wei) 了簡化和幫助這個(ge) 過程, 產(chan) 品有一個(ge) 測試菜單。產(chan) 品有6個(ge) 可視輸入通道, 可以檢查產(chan) 品是否工作正常。

1屏幕不顯示

 1 .關(guan) 掉產(chan) 品電源。

 2 .檢查所有接線是否正確。

 3 .檢查外部保險絲(si) 是否正常, 如果有必要更換。

 4 .檢查電源電壓在規定範圍內(nei) 。

 5 .打開電源。

 如果症狀仍然存, 則返回產(chan) 品檢查。 考慮該產(chan) 品被電源浪湧/峰值破壞 的可能性。考慮在產(chan) 品和電源之間安裝額外的交流線路保護裝置。保護裝置位置盡量靠近產(chan) 品, 以獲得充分的保護。

2閃爍顯示 開和關(guan) （約1秒）

 1 .關(guan) 掉產(chan) 品電源。

 2 .斷開所有信號線。

 3 .打開電源：如果症狀仍然存在, 請返回產(chan) 品進行檢查。

 4 .將每一個(ge) 信號線依次接上, 直到發生故障。

 5 .檢查和糾正任何錯誤的接線, 與(yu) 外部傳(chuan) 感器/ 變送器和模塊相關(guan) 的接線。

解釋

無法啟動內(nei) 部電源, 如果不能生成電壓, 電源關(guan) 閉約1 秒, 然後電源嚐試再

次啟動。如果故障仍然存在, 反複循環, 直到故障被清除。 這是一項安全

功能, 不損壞產(chan) 品。

3產(chan) 品啟動一段時間（大於(yu) 1分鍾）, 然後關(guan) 閉

1 .監測電源, 並確保它是持續和符合規格限製。

2 .測量環境溫度, 並確保它是小於(yu) 指定值。

3 .調查症狀2 。

解釋

可複位熱保護裝置動作, 如果發生下列情況一個(ge) 或多個(ge) ：

 -電力降超過規格。

-輸入電壓低於(yu) 規格。

-環境溫度高於(yu) 指定規格。

 -內(nei) 部電源將關(guan) 閉, 直到產(chan) 品溫度低於(yu) 65 °這是一項安全功能, 並不損害產(chan) 品。
