betway体育手机APPLC3050液位控製器安裝使用說明書

betway体育手机APPLC3050是用於(yu) 導電液體(ti) 的高/低液位報警,在EN 12592-11中定義(yi) 為(wei) “專(zhuan) 門設計的水位限製器”。適用於(yu) 蒸汽或熱水鍋爐, 操作限製32bar@239°C。LC3050雙電壓供電, 230Vac或115Vac , 和betway体育手机APP的高或低, 自監控高精度液位感應器一起使用。

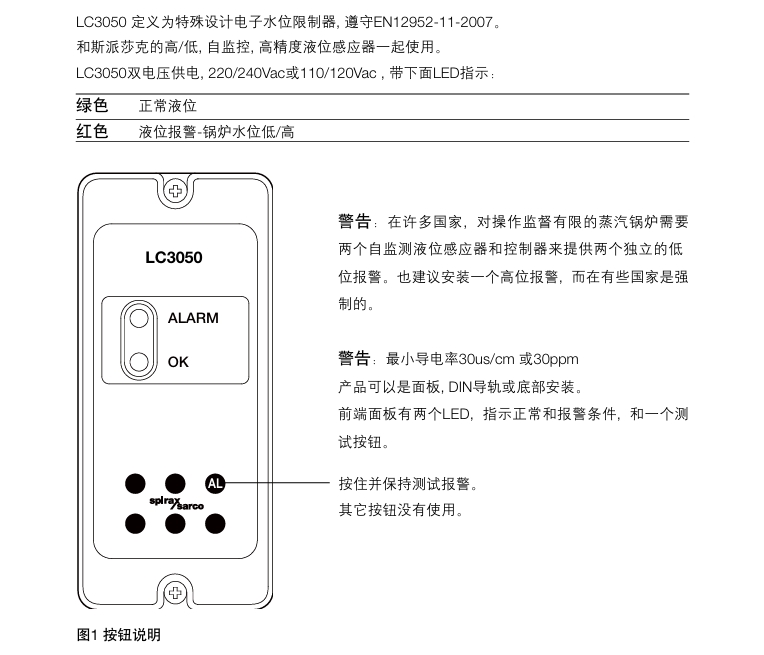

LC3050有兩(liang) 個(ge) 指示正常和報警條件LED和一個(ge) 測試按鈕(AL)。其它按鈕無用。

產(chan) 品提供麵板, DIN導軌或底板安裝。每隔幾秒鍾, 內(nei) 部模擬一個(ge) 探頭故障, 進行自動循環測試探頭, 探頭電纜和控製器。提供一個(ge) 測試按鈕用於(yu) 感應器, 控製器和相關(guan) 回路的全麵測試, 如需要可提供用於(yu) 遠程測試按鈕。

使用說明書(shu) 完整版請點擊：

工廠出貨

在出廠之前, 產(chan) 品進行了試驗, 校準和檢查保證操作正常。

收貨

交貨的時候, 為(wei) 了避免外部損傷(shang) , 應該檢查每個(ge) 紙箱。每個(ge) 可見損傷(shang) , 都要立刻記錄在交貨單上。小心打開紙箱, 檢查產(chan) 品是否有損傷(shang) 。如果有損傷(shang) 或遺失, 立即通知betway体育手机APP並提供細節。另外, 把損壞情況通知運輸人員, 請他們(men) 在現場檢查損壞產(chan) 品和包裝紙箱。

儲(chu) 存

如果在安裝之前需要儲(chu) 存, 環境溫度0-65度, 10%-90%相對濕度（無冷凝）

在安裝和接電源之前, 確保產(chan) 品內(nei) 無冷凝水

機械安裝

注意：在安裝本產(chan) 品之前, 請閱讀第1節的安全信息。

注意：多個(ge) 產(chan) 品之間要有15mm距離利於(yu) 空氣循環。別試圖打開產(chan) 品：

產(chan) 品是密封的, 沒有可替換部件或內(nei) 部開關(guan) 。不要遮蓋和阻擋產(chan) 品直接的紅外光線。

產(chan) 品必須安裝在合適的工業(ye) 控製麵板或防火盒, 提供碰撞和環境保護。需要最小IP54（EN60529）或形式3, 3S, 4, 4X, 6P和13（UL50/NEMA250）。

4.1 環境條件

產(chan) 品安裝環境要減小熱, 震動和電氣幹擾的影響（參考第1節-‘安全信息’）

如果沒有額外的防風雨裝置, 不要把產(chan) 品安裝室外。

4.2 安裝在DIN導軌上

隨產(chan) 品提供夾子和一套自鎖螺絲(si) , 安裝在35mmDIN導軌上。在外殼後部, 有兩(liang) 組孔來確定高度位置。可以調整夾頭來調整位置。夾頭安裝在一組孔中, 用提供的兩(liang) 個(ge) 螺絲(si) 固定。確保夾子和導軌夾緊。

注意：隻用隨產(chan) 品提供的螺絲(si)

4.3 安裝在底板上-在底板上, 按圖2所示的鑽孔。-把產(chan) 品安裝在底板上, 用兩(liang) 個(ge) 螺絲(si) , 螺帽和墊圈通過上下兩(liang) 個(ge) 插槽固定。

注意：不要在產(chan) 品外殼上鑽孔, 或用自鎖螺絲(si) 。

4.4 安裝在剪裁的麵板上

（如果用框, 最小麵板厚度是1mm）-產(chan) 品頂部和底部有整體(ti) 的螺紋插口（M4×0.7）-提供兩(liang) 個(ge) M4×25mm, 墊片和儀(yi) 表框-     -

注意：不要用超過25mm長度的螺絲(si) , 避免電擊。

按照圖15的尺寸剪裁麵板, 根據指示鑽螺孔。-     -     -

去除墊圈的背襯後, 安置在產(chan) 品的前麵。

框可用於(yu) 改善外觀。如果需要, 安裝到麵板的外側(ce) 。

從(cong) 麵板的後部安裝產(chan) 品, 使用螺釘, 墊圈（和儀(yi) 表框）等固定。

擰緊M4螺絲(si) ,  1.0 - 1.2Nm

注意：不要在產(chan) 品上鑽孔或使用自鎖螺絲(si)

維  修  清潔指導

注意：在進行任何維修之前, 請閱讀第1節安全信息。

使用沾去離子水或異丙醇的抹布。 使用其它清潔材料可能會(hui) 損壞產(chan) 品和保修失效。產(chan) 品不需要特別服務, 預防性維護或檢查。

但是鍋爐水位的控製和液位警報需要測試和檢查。健康和安全執行指導說明PM5 給出的總的指導。

LP30

每年檢查和清洗LP30, 特別是探頭和電極之間的螺紋接觸麵。 如果爐水質量引起絕緣汙垢或氧化物的積聚, 建議要定期清洗。
