LCR2250液位控製器與(yu) LP20/LP21電容式探頭以及PA420液位變送器配合使用，在蒸汽鍋爐和熱水鍋爐係統或冷凝水箱和補水箱上作為(wei) 液位控製器或者液位限製開關(guan) 。液位控製器指示何時達到最低或最高液位，並打開或關(guan) 閉控製閥。

使用說明書(shu) 完整版請點擊：

LCR2250液位控製器接收並處理來自LP20/LP21電容式探頭和PA420液位變送器的與(yu) 液位相關(guan) 的電流信號。該輸入信號被控製器識別為(wei) 鍋爐測量範圍的0和100%，並在7段LED顯示屏上顯示為(wei) 實際值。

當與(yu) LP20/LP21電容式探頭以及PA420液位變送器一起使用時，該控製器適用於(yu) 電導率在5 μS/cm or 5 ppm以上的液體(ti) 。

該液位控製器與(yu) 一個(ge) 電動控製閥（VMD – 閥門電機驅動）一起組成一套具有比例加積分控製的三閥位步進控製係統（PI控製係統）。如果實際值偏離設定點，電動執行器由兩(liang) 個(ge) 輸出觸點觸發，兩(liang) 個(ge) 閃爍的LED燈指示控製閥是打開還是關(guan) 閉。

控製器可以配置為(wei) 填注或排放控製。

另一個(ge) 輸出觸點指示何時達到最低或最高液位（可以通過一個(ge) 撥碼開關(guan) 選擇所需的功能）。斷電時間過後，輸出觸點切換，最低液位或最高液位LED燈亮起。

7段LED顯示屏將通過錯誤代碼顯示液位變送器、電氣連接或設置中的故障。發生故障時，最低液位和最高液位報警將會(hui) 觸發。

如果僅(jin) 在LCR2250液位控製器出現故障，則觸發最低液位和最高液位報警並重新啟動係統。

用戶可以通過操作按鈕更改參數或模擬最低液位/最高液位報警。對於(yu) 對外液位指示，LCR2250液位控製器具有4 - 20 mA實際值輸出功能。

故障診斷高頻幹擾對策

異相開關(guan) 操作可能會(hui) 導致高頻幹擾。如果出現此類幹擾並導致偶發性故障，我們(men) 建議采取以下措施來抑製幹擾：

- 根據製造商的規格提供帶有RC組合的電感負載。

- 將連接電纜與(yu) 電源線分開布設至液位變送器。

- 增加與(yu) 幹擾源的距離。

- 檢查屏蔽與(yu) 控製櫃和輔助設備中的中央接地點(CEP)的連接。

- 使用鉸鏈殼鐵氧體(ti) 環抑製高頻幹擾。

更換/停止使用設備

- 關(guan) 閉電源並切斷設備的電源。

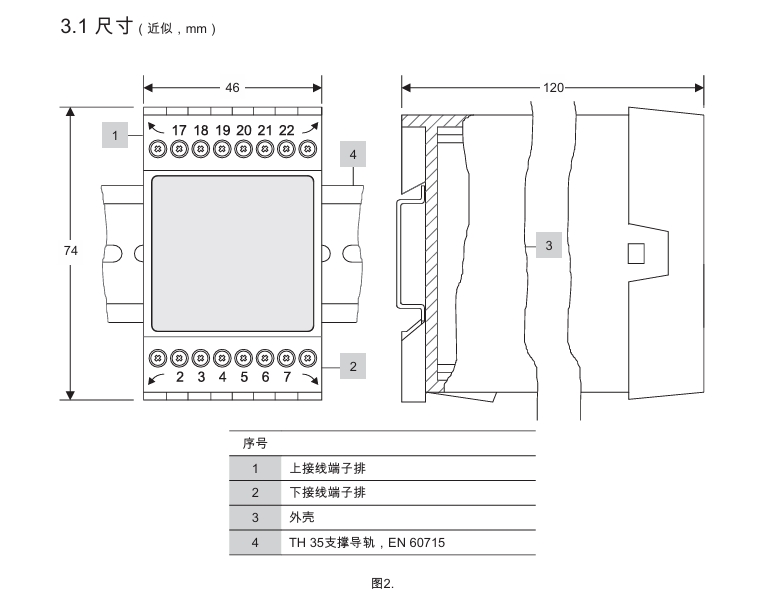

- 拆卸上下接線端子排（圖13）。

- 將螺絲(si) 刀插入接線端子排和前框架之間，在箭頭標記的右側(ce) 和左側(ce) 。

- 沿箭頭方向轉動螺絲(si) 刀，鬆開左右兩(liang) 側(ce) 的接線端子排。

- 拆下接線端子排。

- 鬆開外殼底部的白色滑動夾具，並將設備從(cong) 支撐導軌上取下。
