由操作和顯示單元BHD50和LCR2652液位控製器與(yu) 液位傳(chuan) 感器LP20/LP21/PA420組成的功能單元用作液位控製器和限製開關(guan) ，例如用於(yu) 蒸汽鍋爐、（加壓）熱水裝置以及冷凝水箱和給水箱。

一台BHD50可與(yu) 一台LCR2652和一台BCR3250控製器一起使用，以提供一個(ge) 組合的液位和TDS控製係統。液位限製開關(guan) （LCS3050和/或LCS3051）可以連接到LCR2652，以在BHD50上發出信號並記錄液位報警。

完整版說明書(shu) 請點擊：

LCR2652液位控製器處理來自LP20/LP21/PA420液位傳(chuan) 感器的基於(yu) 液位的電流信號。此輸入信號被控製器識別為(wei) 鍋爐測量範圍的0和100%。

操作和顯示單元BHD50和液位控製器LCR2652構成一個(ge) 功能單元，具有以下特性：

- 具有比例加積分控製動作（PI控製器）和電動控製閥（VMD - 閥門電機驅動）控製的三閥位步進控製器。

- 連續控製器，作為(wei) PI控製器，用於(yu) 控製電動氣動控製閥和用於(yu) 泵開/關(guan) 控製的繼電器- 最低液位/最高液位限製的指示

- 填注或排放控製- 液位阻尼濾波器- 針對蒸汽和給水流量的電流輸入（2元或3元控製）

- 4-20 mA實際值輸出

- 液位限製開關(guan) 報警輸入(24Vdc)，用於(yu) 顯示任何LCS3050或LCS3051液位限製開關(guan) 的狀態

- 實際值的指示（以百分比和條形圖表示）

- 連接液位傳(chuan) 感器LP20/LP21/PA420時的標準化測量範圍- 控製參數的指示/調整

- 針對蒸汽和給水流量的電流輸入的調整和評估（2元或3元控製）

- 趨勢記錄- 錯誤、警報和警告的指示和列表

- 最低液位/最高液位報警輸出繼電器的測試

- 手動/自動操作

- Modbus RTU（RS232、RS422 或 RS485）和Modbus TCP（以太網10/100Mb）通信

- 密碼保護

高頻幹擾對策

例如，異相開關(guan) 操作可能會(hui) 導致高頻幹擾。如果發生此類幹擾並導致偶發性故障，我們(men) 建議采取以下措施來抑製幹擾。

- 根據製造商的規格提供帶有RC組合的電感負載，確保抑製幹擾。

- 確保通向液位傳(chuan) 感器的所有連接電纜與(yu) 電源線隔開並分開鋪設。

- 增加與(yu) 幹擾源的距離。

- 檢查屏蔽與(yu) 控製櫃和輔助設備中的中央接地點(CEP)的連接。

- 通過鉸接殼鐵氧體(ti) 環抑製高頻幹擾。

 停用/更換液位控製器LCR2652

- 關(guan) 閉電源並切斷設備的電源。

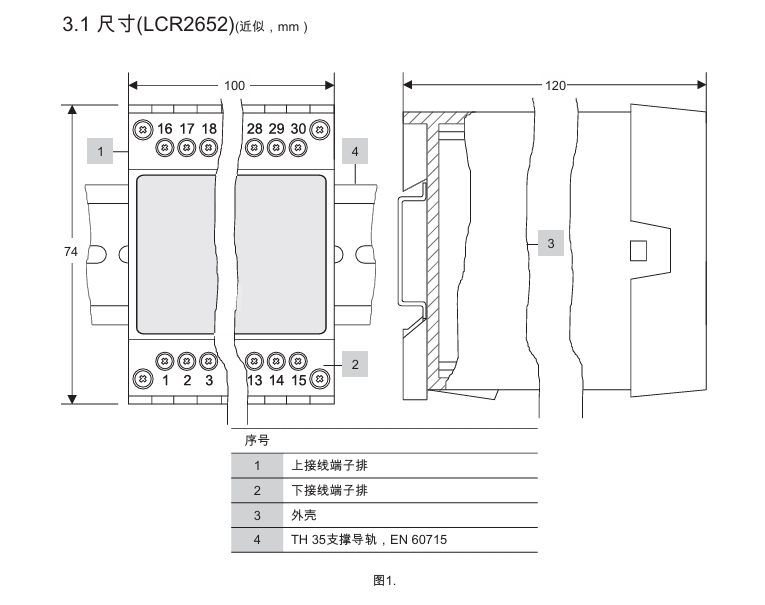

- 擰下左右固定螺絲(si) 。見圖47。

- 拆除上下接線端子排。

 - 鬆開設備部的白色滑動固定裝置，將設備從(cong) 支撐導軌上取下
