betway体育手机APPBC3250排汙控製器安裝使用說明書

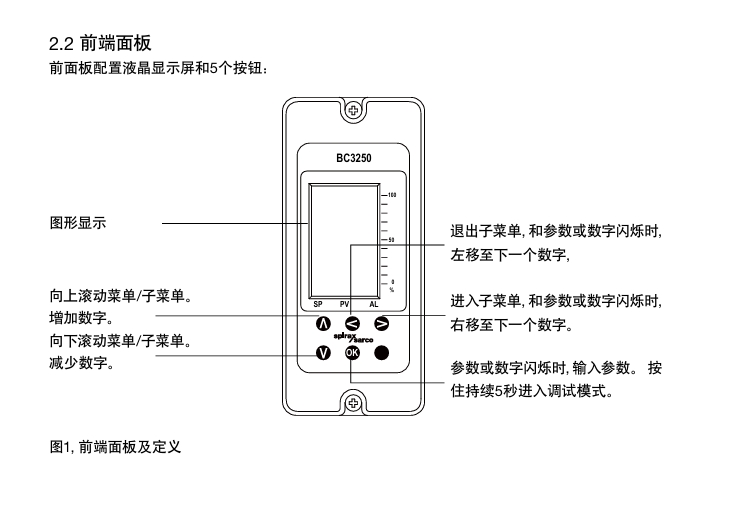

BC3250是適用於(yu) 蒸汽鍋爐的排汙控製器。它通過控製排汙閥的開關(guan) 來控製TDS（總可溶固體(ti) -溶液中的鹽）。它也可以控製底部排汙閥, 排除鍋爐底部沉積的固體(ti) 雜質。產(chan) 品通過使用betway体育手机APP的電導率傳(chuan) 感器, 和鍋爐排汙閥或冷凝水排放閥一起, 控製液體(ti) 的電導率來工作。產(chan) 品通過一個(ge) 定時器控製底部排汙閥。產(chan) 品提供麵板, DIN導軌或底板安裝, 99-264V交流供電。產(chan) 品前端麵板配置液晶顯示屏和五個(ge) 按鈕。探頭直接安裝在鍋爐上的時候, 可以選擇另外的濾波器增加阻尼效果, 避免閥門頻繁操作。

betway体育手机APPBC3250排汙控製器使用說明書(shu) 完整版（PDF可下載）：

betway体育手机APPBC3250排汙控製器安裝步驟：

產(chan) 品必須安裝在合適的工業(ye) 控製麵板或防火盒, 提供碰撞和環境保護。需要最小IP54（EN60529）或形式3, 3S, 4, 4X, 6P和13（UL50/NEMA250）。

4.1 環境條件

產(chan) 品安裝環境要減小熱, 震動和電氣幹擾的影響（參考第一節-‘安全信息’）如果沒有額外的防風雨裝置, 不要把產(chan) 品安裝室外。

4.2 安裝在DIN導軌上

隨產(chan) 品提供夾子和一套螺絲(si) , 安裝在35mmDIN導軌上。在外殼後部, 有兩(liang) 組孔來確定高度位置。可以調整夾頭來調整位置。夾頭安裝在一組孔中, 用提供的兩(liang) 個(ge) 螺絲(si) 固定。確保夾子和導軌夾緊。

注意：隻用隨產(chan) 品提供的螺絲(si) 。

4.3 安裝在底板上-在底板上, 按圖15所示的鑽孔。-把產(chan) 品安裝在底板上, 用兩(liang) 個(ge) 螺絲(si) , 螺帽和墊圈通過上下兩(liang) 個(ge) 插槽固定。

注意：不要在產(chan) 品外殼上鑽孔, 或用自攻螺絲(si) 。

4.4 安裝在剪裁的麵板上

（如果用儀(yi) 表框, 最小麵板厚度是1mm）-產(chan) 品頂部和底部有一體(ti) 的螺紋插口（M4×0.7）-提供兩(liang) 個(ge) M4×25mm, 纖維墊片和儀(yi) 表蓋

注意：不要用超過25mm長度的螺絲(si) , 避免電擊。

 -按照圖15的尺寸剪裁麵板, 根據指示鑽螺孔。

 -去除墊圈的背襯後, 安置在產(chan) 品的前麵。

 -框可用於(yu) 改善外觀。如果需要, 安裝到麵板的外側(ce) 。

 -從(cong) 麵板的後部安裝產(chan) 品, 使用螺釘, 墊圈（和麵板）等固定。

 -擰緊M4螺絲(si) ,  1.0 - 1.2Nm

betway体育手机APPBC3250排汙控製器維修步驟：

注意：在進行任何維修之前, 請閱讀第1節安全信息。

不需要特別的服務, 預防性維護或產(chan) 品檢查。

1 清潔指示： -使用沾水或異丙醇的抹布。 -使用其它清潔材料可能會(hui) 損壞產(chan) 品和保修失效。

2 TDS控製

鍋爐排汙的控製和報警, 需要測試和檢驗。

一般指導參考健康和安全執行指導說明PM5。

3 一般每周維護： -用鍋爐水取樣冷卻器, 采集樣本, 測量其電導率（計算TDS ）。 -在鍋爐正常工作壓力下, 校準電導率控製器。 -斷開電源時, 檢查排汙閥關(guan) 閉。 -操作任何截止閥, 以確保它們(men) 關(guan) 閉, 操作正常。

4 一般6個(ge) 月的維修： -分離係統（或鍋爐排空）, 拆除電導率探頭。 -用細砂紙/墊和用布擦拭絕緣頭, 清潔探頭。 -檢查控製/電磁閥/截止閥及其他配件。 -清潔及改裝或更換任何必要零件。
