betway体育手机APPGilflo ILVA 流量計中文說明書

此技術說明所列出的產(chan) 品使用範圍和條件可能因當地嚴(yan) 格的法規而受限。因產(chan) 品在不斷發展及更新，我們(men) 保留對此技術說明的更新權及版權，恕不另行通知。

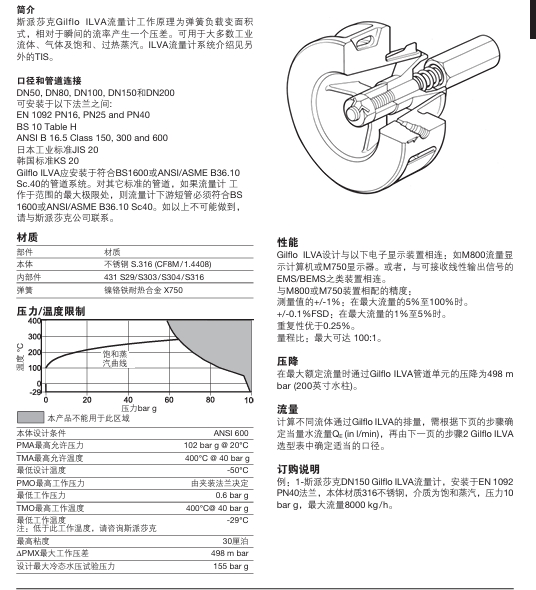

簡介

betway体育手机APPGilflo ILVA流量計工作原理為(wei) 彈簧負載變麵積式，相對於(yu) 瞬間的流率產(chan) 生一個(ge) 壓差。可用於(yu) 大多數工業(ye) 流體(ti) 、氣體(ti) 及飽和、過熱蒸汽。ILVA流量計係統介紹見另外的TIS。

口徑和管道連接

DN50, DN80, DN100, DN150和DN200

可安裝於(yu) 以下法蘭(lan) 之間:

 EN 1092 PN16, PN25 and PN40

 BS 10 Table H

 ANSI B 16.5 Class 150, 300 and 600

日本工業(ye) 標準JIS 20

韓國標準KS 20

 Gilflo ILVA應安裝於(yu) 符合BS1600或ANSI/ASME B36.10 Sc.40的管道係統。對其它標準的管道，如果流量計 工作於(yu) 範圍的最大極限處，則流量計下遊短管必須符合BS 1600或ANSI/ASME B36.10 Sc40。如以上不可能做到，請與(yu) betway体育手机APP公司聯係。

性能

Gilflo ILVA設計與(yu) 以下電子顯示裝置相連：如M800流量顯示計算機或M750顯示器。或者，與(yu) 可接收線性輸出信號的

EMS/BEMS之類裝置相連。

與(yu) M800或M750裝置相配的精度：

測量值的+/-1%：在最大流量的5%至100%時。+/-0.1%FSD：在最大流量的1%至5%時。重複性優(you) 於(yu) 0.25%。

量程比：最大可達 100:1。

壓降

在最大額定流量時通過Gilflo ILVA管道單元的壓降為(wei) 498 m bar (200英寸水柱)。

流量

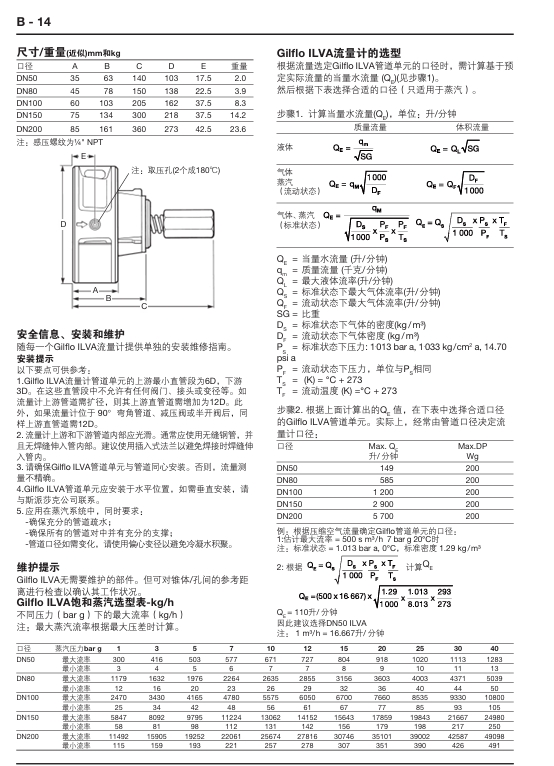

計算不同流體(ti) 通過Gilflo ILVA的排量，需根據下頁的步驟確定當量水流量QE (in l/min)，再由下一頁的步驟2 Gilflo ILVA選型表中確定適當的口徑。

訂購說明

例：1-betway体育手机APPDN150 Gilflo ILVA流量計，安裝於(yu) EN 1092

PN40法蘭(lan) ，本體(ti) 材質316不鏽鋼，介質為(wei) 飽和蒸汽，壓力10

bar g，最大流量8000 kg/h
