betway体育手机APP截止閥拆卸圖-換波紋管、閥杆、閥芯和閥座組件步驟

betway体育手机APP截止閥BSA3HP為(wei) 碳鋼閥體(ti) ，帶多層波紋管，非節流高壓截止閥。有平衡閥芯和非平衡閥芯，可供選擇。閥體(ti) 壓力等級符合EN 1092 PN100或ASME class 600，用於(yu) 飽和和過熱蒸汽應用，也可以用於(yu) 其它工業(ye) 氣體(ti) 和液體(ti) 介質。

1. 擰鬆壓緊螺母(11)

2. 單向轉動手輪，打開閥門

3. 擰鬆並取下閥蓋螺母(20).

4. 小心提起閥門的上半部分，包括閥蓋、手輪、閥杆和閥芯組件

5. 從(cong) 螺栓上，提起波紋管外罩(4)

6. 小心拆掉舊墊片 (22) ，清潔波紋管外罩密封麵。確保閥體(ti) 、閥蓋的密封麵幹淨無灰塵。

7. 從(cong) 閥體(ti) 內(nei) 拆除支撐套筒(3)

8. 從(cong) 閥體(ti) 中取出閥座(2)  墊片可能會(hui) 粘附在閥座上一起被提起。

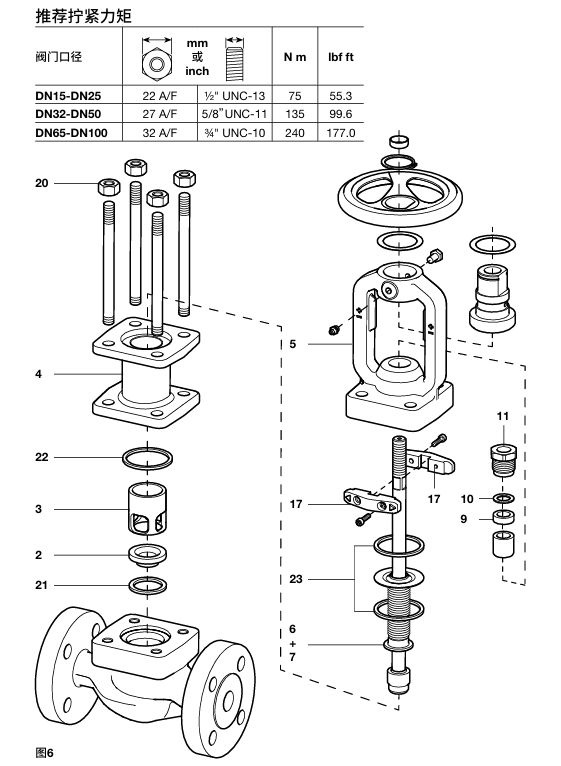

betway体育手机APP截止閥拆卸圖

9. 如果沒有，取出閥座墊片 (21) ，並清潔連接麵。

10. 凹槽處安裝新的閥座墊片 (21)，確保墊片平整。

11. 在墊片的上麵安裝上新的閥座 (2) 。

12. 重新裝入支撐套筒(3).

 13. 閥體(ti) 凹槽處裝上新的墊片(22)。

14. 重新安裝波紋管外罩(4),確保波紋管外罩螺紋孔向上。

15. 波紋管外罩上部的凹槽處裝入新的墊片(23) .

 16. 通過保持閥蓋水平（我們(men) 推薦用老虎鉗鉗住），支撐閥蓋組件。

17. 擰鬆並拆下固定在閥杆連接器(17) 上的兩(liang) 個(ge) 閥蓋螺栓。

18. 握住閥杆末端的閥芯(6)，這樣它不會(hui) 轉動順時針輕輕轉動手輪，直至閥杆可以從(cong) 閥蓋襯套裏拆除。

19. 小心的滑動閥芯和閥杆組件(6+7)從(cong) 閥蓋(5)中取出

以上就是關(guan) 於(yu) betway体育手机APP截止閥拆卸圖具體(ti) 展示以及我們(men) 在換波紋管、閥杆、閥芯和閥座組件步驟介紹。
