DCV10（不鏽鋼）和DCV10C（碳鋼）碟片式止回閥設計安裝在法蘭(lan) 之間，專(zhuan) 門應用於(yu) 水泵或其他循環工作的工況。其可以廣泛的應用於(yu) 各類介質的工藝過程管道、熱水係統、蒸汽和冷凝水等係統。與(yu) 傳(chuan) 統的betway体育手机APP碟片式止回閥相比，中心導杆的設計保障了止回閥更長更可靠的使用壽命。止回閥能夠保障冷凝水或其他適合的流體(ti) 的正確流向，並同時防止逆流的產(chan) 生。betway体育手机APPDCV10碟片式止回閥參考安裝維修指南，銘牌和技術信息資料，檢查閥門符合安裝要:

1 檢查材質，壓力，溫度及其最大值。如果產(chan) 品的最大運行限製條件低於(yu) 要安裝係統的條件，確保係統中裝有安全裝置，避免超壓

2 確定正確的安裝條件和流體(ti) 的流動方向.

3 碟片式止回閥安裝於(yu) 兩(liang) 個(ge) 管道法蘭(lan) 之間（見圖2）。標準墊片，長螺栓或螺柱用於(yu) 閥門兩(liang) 邊。注：法蘭(lan) ，螺栓（或螺柱），螺紋或接口墊片，由安裝人員提供。通常用力擰緊法蘭(lan) 螺栓時，按對角次序擰緊。

4 DCV10必須靠近機械泵安裝。它也可以按照下圖中箭頭的流向，安裝在水平或垂直管道上。

注：法蘭(lan) ，螺栓（或螺柱），螺紋或接口墊片，由安裝人員提供。

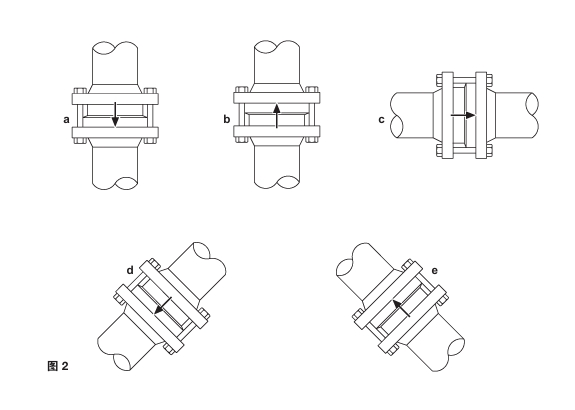

DCV10碟片式止回閥安裝圖
