betway体育手机APP25P導閥型減壓閥簡介：

25P為(wei) 自作用導閥型減壓閥。通過外部壓力感應管感應下遊壓力，調節主閥開度並維持壓力穩定。在下遊無負荷時，閥可以關(guan) 閉。該減壓閥為(wei) 導閥型，主閥為(wei) 單閥座，硬質合金閥芯處理，閥本體(ti) 為(wei) 球墨鑄鐵(或鑄鋼)，導閥通過螺栓直接安裝在主閥上，閥在無負荷時能關(guan) 閉。25P精確可靠，可以將蒸汽從(cong) 高壓減至設備的有效工作範圍，並防止設備受損。

betway体育手机APP25P導閥型減壓閥下遊壓力範圍：

提供三種不同顏色的彈簧，以控製下遊壓力：

黃色：0.2 bar g-2.1 bar g

藍色：1.4 bar g-7.0 bar g

紅色：5.6 bar g-14.0 bar g

betway体育手机APP25P導閥型減壓閥口徑和管道連接：

½"-2":螺紋BSPT(BS21)。

½"-4":法蘭(lan) PN16、25(球墨鑄鐵)，PN40(鑄鋼)。

5":法蘭(lan) PN16、25(球墨鑄鐵)。

*其它連接尺寸請谘詢betway体育手机APP。

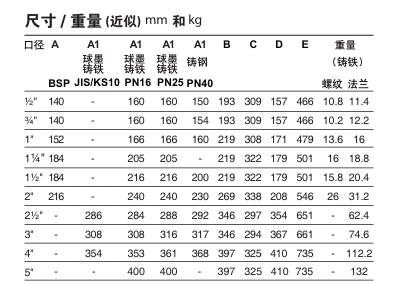

betway体育手机APP25P導閥型減壓閥外形鏈接尺寸：

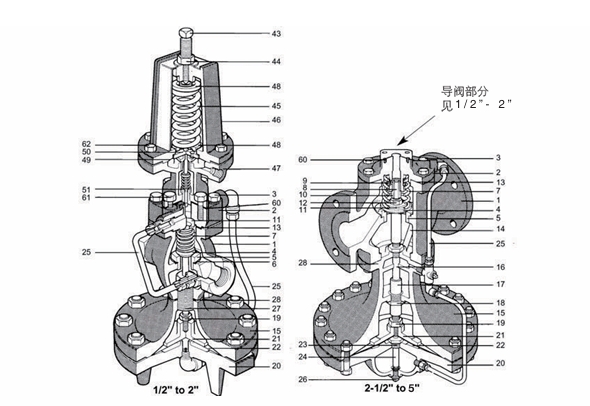

betway体育手机APP25P導閥型減壓閥結構圖：

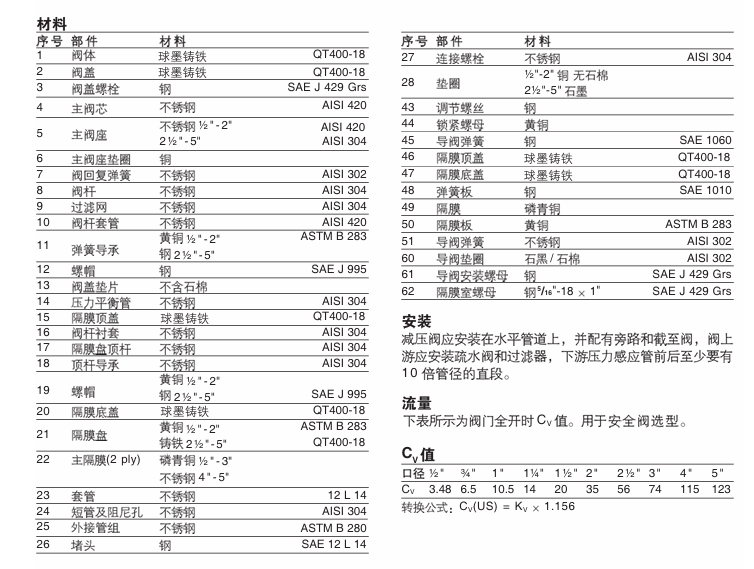

betway体育手机APP25P導閥型減壓閥零件材料：

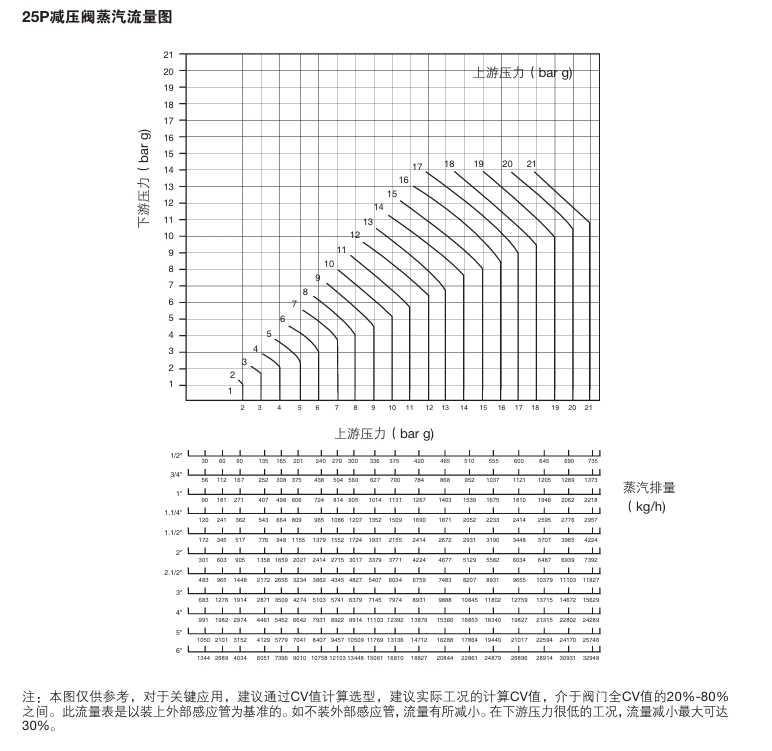

betway体育手机APP25P導閥型減壓閥流量圖：

betway体育手机APP25P導閥型減壓閥安裝

減壓閥應安裝在水平管道上，並配有旁路和截至閥，閥上遊應安裝疏水閥和過濾器，下遊壓力感應管前後至少要有10 倍管徑的直段。

betway体育手机APP25P導閥型減壓閥飽和蒸汽

流量5000kg/h，壓力從(cong) 8 bar減至5 bar。從(cong) 上遊壓力8 bar與(yu) 下遊壓力5 bar的支點垂直向下，找滿足流量條件的口徑，可得80mm的閥是最小可滿足需要的口徑。由於(yu) 過熱蒸汽的比容較高，所以需將圖中查得的數據加以修正。過熱55oC（100oF)的修正係數為(wei) 0.95，過熱110oC（200oF)的修正係數為(wei) 0.9。因此，80mm閥，若蒸汽過熱55oC，則流量為(wei) 5900×0.95=5600kg/h，仍可足夠滿足所需5000kg/h
