betway体育手机APPA3S，A3SS 波紋管密封截止閥概述：

波紋管截止閥，螺紋或承插焊連接，可應用於(yu) 蒸汽、氣體(ti) 、液體(ti) 、冷凝水和水係統。高度一體(ti) 化的A3S係列波紋管密封閥采用ASME Class 800設計，適用於(yu) 高壓蒸汽、氣體(ti) 和液體(ti) 應用。本產(chan) 品完全符合歐洲壓力設備指令97/23/EC。波紋管疲勞壽命符合ISO15761。閥座密封符合API 598和DIN3230 B01。本產(chan) 品可提供EN10201 3 .1證書(shu) 。流向按閥體(ti) 上箭頭方向安裝，手輪可在適當的位置。最好閥杆位置垂直。

betway体育手机APPA3S，A3SS 波紋管密封截止閥技術參數：

閥體(ti) 設計條件              Class 800

PMA - 最大允許壓力    136 bar g

TMA - 最大允許溫度    425℃

最低允許溫度  -29℃

PMO   最大工作壓力 99bar g@360℃

PMO  最大工作壓力,可延長波紋管壽命 40bar g@400℃

TMO   最高工作溫度 425℃

TMO  最高工作溫度,可延長波紋管壽命   400℃@40bar g

最低工作溫度   -29℃

不裝波紋管的最大冷態水壓試驗壓力    212 bar g

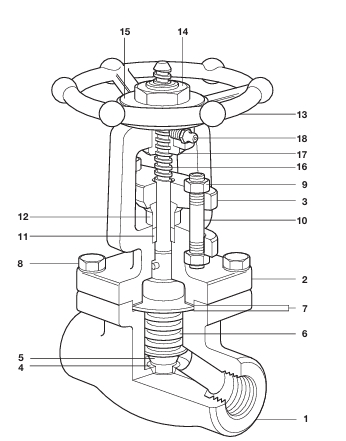

betway体育手机APPA3S，A3SS 波紋管密封截止閥結構圖：

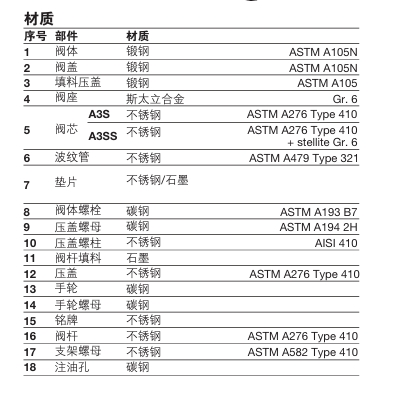

betway体育手机APPA3S，A3SS 波紋管密封截止閥零件材料：

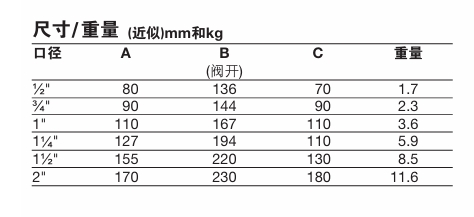

betway体育手机APPA3S，A3SS 波紋管密封截止閥外形連接尺寸：
