進口betway体育手机APP波紋管截止閥BSA3BD簡介：

該係列標準產(chan) 品采用三層波紋管密封。設計用於(yu) 蒸汽、氣體(ti) 、液體(ti) 、冷凝水及水係統。BSA3-BD為(wei) 平閥芯，標配帶平衡閥芯。本產(chan) 品符合歐洲壓力設備指令，可以根據要求提供CE標誌。betway体育手机APP波紋管密封截止閥的波紋管密封設計可以完全消除閥杆填料密封泄漏的問題，從(cong) 而確保設備的安全性，同時達到節能效果。我們(men) 的BSA係列閥門可確保零泄漏，從(cong) 而滿足全球極嚴(yan) 格的泄漏等級要求。波紋管密封截止閥的典型應用BSA係列閥門適用於(yu) 眾(zhong) 多行業(ye) ，包括石油和石化行業(ye) 、食品與(yu) 飲料行業(ye) 、造紙以及製藥行業(ye) 。

betway体育手机APP波紋管截止閥BSA3BD技術參數：

A - B - B PN40

閥體(ti) 設計條件PN40

PMA最高允許壓力                     40 bar g @ 0°C

TMA最高允許溫度                     400°C @ 23.8 bar g

最低允許溫度                             -10°C

PMO飽和蒸汽下最高工作壓力   31.3 bar g

TMO最高工作溫度                     400°C @ 23.8 bar g

最低工作溫度                             -10°C

最低工作壓力                             0 bar g

最高壓差由PMO決(jue) 定

設計最高冷態試驗壓力:             60  bar g

 A - C - C PN25

閥體(ti) 設計條件PN25

PMA最高允許壓力                   25 bar g @ 0°C

TMA最高允許溫度                   400°C @ 14.8 bar g

最低允許溫度-10°C

PMO飽和蒸汽下最高工作壓力 20.5 bar g

TMO最高工作溫度                   400°C @ 14.8 bar g

最低工作溫度                            -10°C

最低工作壓力                           0 bar g

最高壓差由PMO決(jue) 定

設計最高冷態試驗壓力:            37.5  bar g

 A - D - D PN16

閥體(ti) 設計條件PN16

PMA最高允許壓力                       16 bar g @ 0°C

TMA最高允許溫度                       400°C @ 9.5 bar g

最低允許溫度                               -10°C

PMO飽和蒸汽下最高工作壓力    13.5 bar g

TMO最高工作溫度                      400°C @ 9.5 bar g

最低工作溫度                             -10°C

最低工作壓力                             0 bar g

最高壓差由PMO決(jue) 定

設計最高冷態試驗壓力:              24  bar g

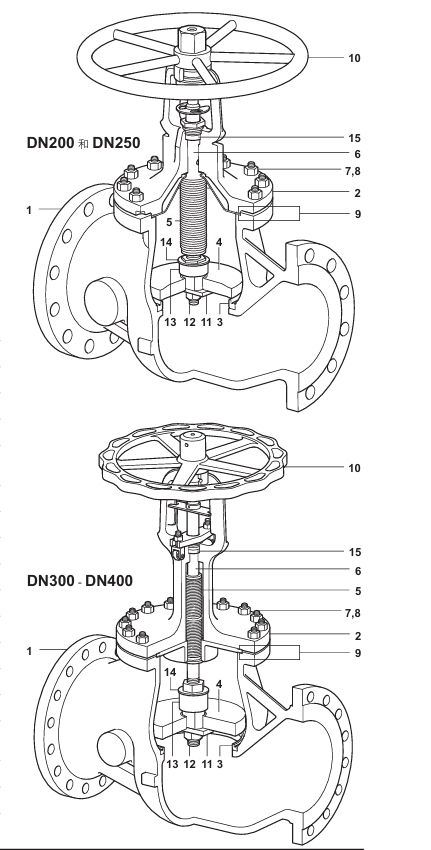

betway体育手机APP波紋管截止閥BSA3BD結構圖：

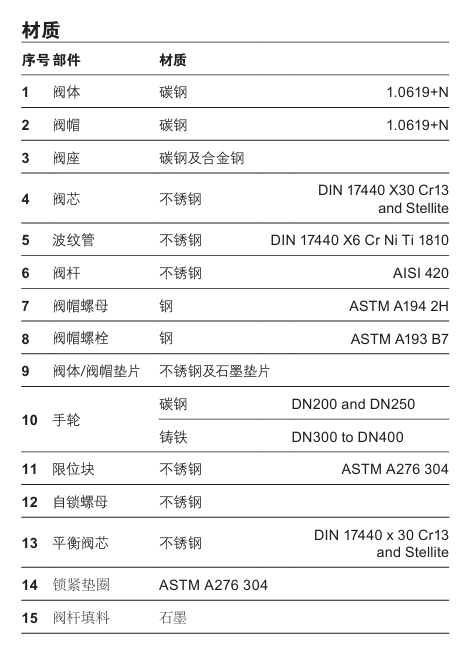

betway体育手机APP波紋管截止閥BSA3BD零件材料：

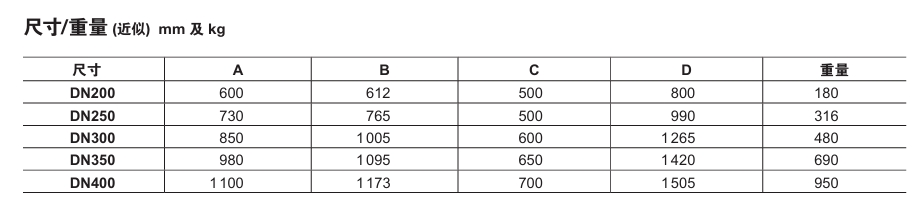

betway体育手机APP波紋管截止閥BSA3BD連接尺寸：
