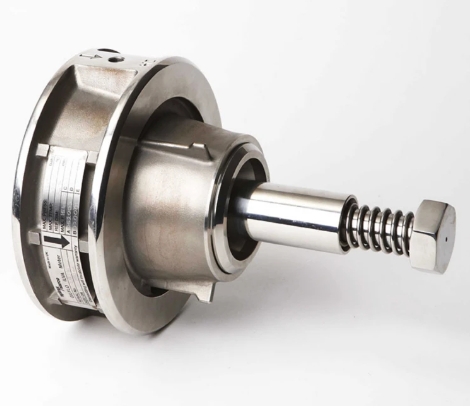

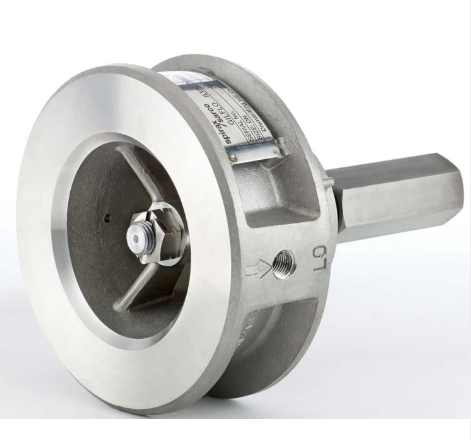

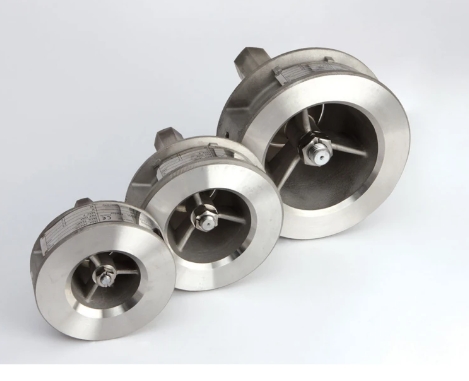

進口betway体育手机APPGilflo ILVA流量計簡介：

betway体育手机APPGilflo流量計係統由以下三大部份組成：

1.Gilflo管 道 件 ，有 Gilflo“B”型 和 Gilflo“Spool”型 ，安 裝在需測量流量的管道中，由引壓管道連接至：

2.測量通過Gilflo管道件壓差的壓差變送器，並將其轉換成4-20mA輸出信號。此輸出信號可傳(chuan) 送至：

3.a)一個(ge) 圖表記錄儀(yi) 、EMS/BEMS或M750顯示器。

   b)一個(ge) M800係列流量計算機。

注：Gilflo流量計可用於(yu) 測量大多數工業(ye) 液體(ti) 、氣體(ti) 及蒸汽的流量，但其壓力和溫度需在TIS的限定範圍內(nei) 。

M800-壓力和/或溫度補償(chang) 飽和蒸汽，過熱蒸汽及工業(ye) 氣體(ti) 。

此 外在用於(yu) 熱量測量時，用EL2271溫度變送器代替EL2600壓力變送器安裝於(yu) 冷凝水回收管道中。

注：蒸汽質量流量變送器都已在工廠內(nei) 用相應的Gilflo，ILVA，或M410孔板流量計標定過，為(wei) 了保證能正確運行，必須將其與(yu) 對應的流量計一起使用，包裝箱內(nei) 的標簽上有其對應的流量計的序列號。

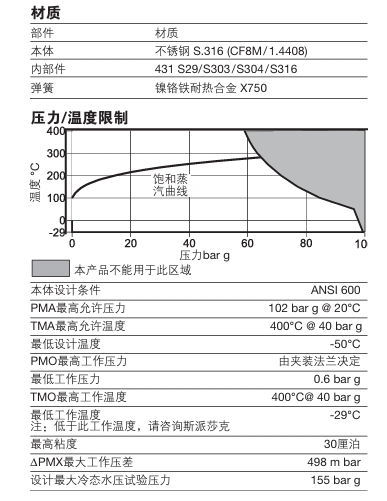

進口betway体育手机APPGilflo ILVA流量計技術參數：

進口betway体育手机APPGilflo ILVA流量計結構圖：

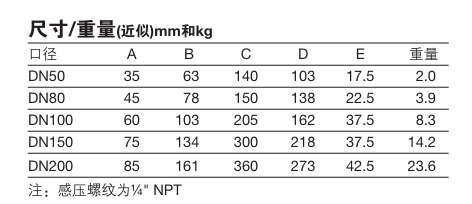

進口betway体育手机APPGilflo ILVA流量計外形鏈接尺寸：

進口betway体育手机APPGilflo ILVA流量計安裝要點：

1.確保所有的管道正確對中並有充份的支撐。

2.Gilflo流量計的選型應依據於(yu) 流量而非管道尺寸。在蒸汽係統中管道尺寸如需變化，請使用偏心縮徑以避免冷凝水的積聚。

3.建議流量計的上遊最小直管段為(wei) 6D，下遊最小直管段為(wei) 3D。

4.請按流量計上的流向箭頭所示正確安裝。

5.請注意避免流量計中逆向流動。

6.避免在流量計的上遊安裝減壓閥（尤其在蒸汽係統中），因為(wei) 這將導致流量計不準確並可能損壞流量計。同樣，應避免安裝半開的閥。

7.請記住快速開關(guan) 閥會(hui) 引起壓力波動，造成損壞。

8.在蒸汽或液體(ti) 係統中，M610壓差變送器的安裝位置低於(yu) 流量計管道單元。注意確保引壓管道中充滿水，以防止蒸汽或高溫流體(ti) 與(yu) 壓差變送器接觸造成損壞。

9.在蒸汽係統應用中，要確保充份的疏水以避免冷凝水對流量計的損害。因此實際應用中要安裝汽水分離器與(yu) 浮球疏水閥組。

10.在氣體(ti) 係統中，M610變送器裝置和引壓管道應高於(yu) 流量計管道單元，以確保壓差變送器中的水份可自由排放

以上就是Gilflo ILVA流量計的簡單介紹，如果想了解使用說明書(shu) ，安裝維修等相關(guan) 知識，請點擊查看betway体育手机APPGilflo ILVA 流量計說明書(shu)
