進口betway体育手机APPTFA飽和蒸汽流量計概述：

betway体育手机APPTFA流量計設計用於(yu) 飽和蒸汽應用，通過測量流體(ti) 流動作用在錐體(ti) 上的力，然後轉化成密度補償(chang) 後的質量流率，再通過單回路供電電路4~20mA和脈衝(chong) 信號對外輸出。TFA流量計也可提供累積功能和RS232通訊功能。betway体育手机APPTFA流量計應安裝於(yu) BS1600、ASME 36.1 Schedule 40的管道上或等效的EN 10216-2/EN 10216-5管道上。若係統采用了其它標準/Schedule係統，請聯係betway体育手机APP公司。TFA流量計內(nei) 置的電子設備可以提供密度補償(chang) 輸出。電子設備上端的LCD可顯示累計流量、瞬時流量、壓力和溫度。如果需要，可以通過4~20mA輸出，使用M750顯示單元可提供遠程顯示

進口betway体育手机APPTFA飽和蒸汽流量計工作原理：

TFA流量計專(zhuan) 用於(yu) 飽和蒸汽，其工作原理為(wei) 通過流體(ti) 流量測量所產(chan) 生的作用力。然後將該力轉換為(wei) 密度補償(chang) 的質量流量或功率，並通過單回路供電的4-20mA脈衝(chong) 輸出傳(chuan) 輸。TFA流量計也可提供累積功能和RS232通訊功能。

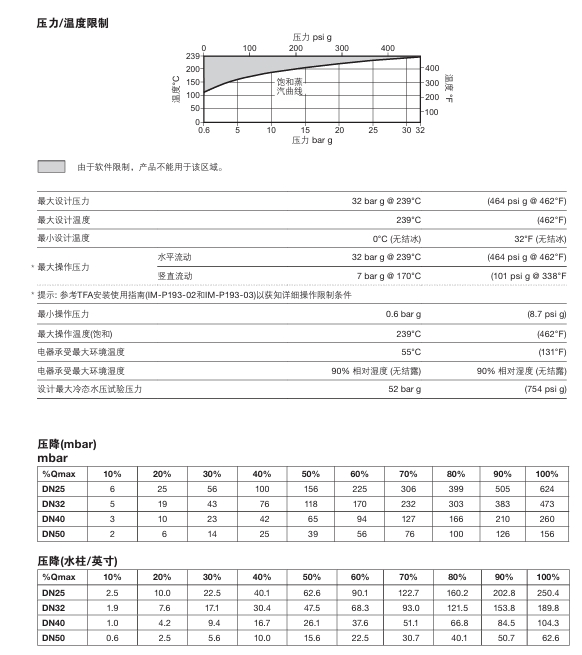

進口betway体育手机APPTFA飽和蒸汽流量計技術參數：

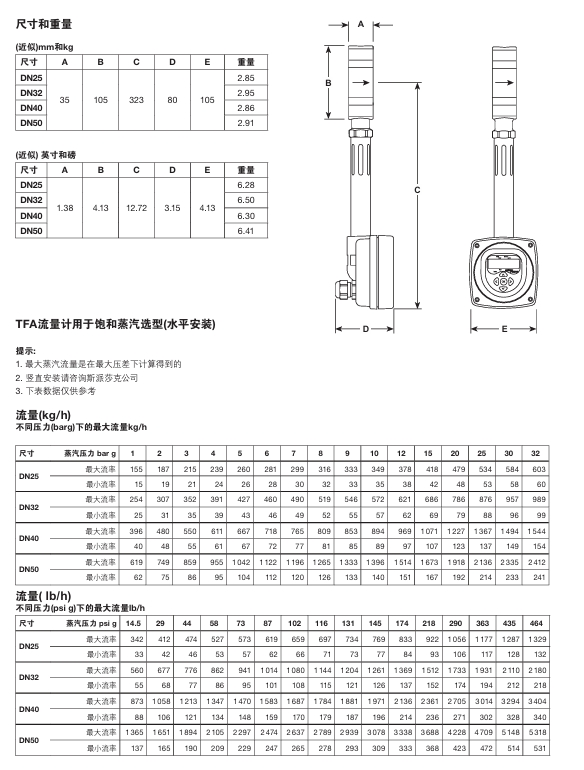

進口betway体育手机APPTFA飽和蒸汽流量計連接尺寸：

進口betway体育手机APPTFA飽和蒸汽流量計安裝注意事項：

下麵的要點僅(jin) 供參考：

1．TFA流量計的“凹麵”應該對著上遊安裝，應保證最少上遊6倍管徑和下遊3倍管徑的直管段，確保直管段內(nei) 無閥門、接頭或者其它節流元件。當流量計安裝需要擴徑時，上遊直管段應為(wei) 12倍管徑。同樣，當流量計下遊在兩(liang) 個(ge) 平麵內(nei) 有兩(liang) 個(ge) 90°彎頭、下遊有減壓閥或者半開閥時，上遊直管段也應有12倍管徑。

2．上下遊管道內(nei) 部保持光滑很重要。理想的情況是使用無縫鋼管，管道內(nei) 壁不應該有凸起的焊點。

3．TFA流量計必須使用對中組件(單獨訂購)以確保與(yu) 管道對中。如果沒有對中，可能會(hui) 引起測量誤差。

4．管 道 壓 力 低 於(yu) 7barg（102psig）的係統中，TFA流量計可安裝於(yu) 任何方向。

5．和所有的蒸汽流量計安裝一樣，以下基本的蒸汽工程實踐經驗都應該遵守：

    -通過適當的疏水閥確保正確的管道疏水

    -良好的管道對中和管道支撐

    -管路口徑的變化可以通過使用偏心變徑實現

    -不要給TFA流量計的本體(ti) 和配套的法蘭(lan) 做保溫措施
