SX90過程控製器簡介：

SX90為(wei) 1/8DIN麵板安裝式控製器，適用於(yu) 具有固定預設定點係統的常量設定點控製。控製器有多種輸入和輸出，使用PID控製工業(ye) 過程。SX90控製器與(yu) betway体育手机APP的氣動電動控製閥、電子和電氣設備配套使用。

SX90過程控製器特點：

-通用輸入-熱電阻，熱電偶，mA和mV。

-通用輸出-VMD(閥門馬達驅動),連續mA和電壓,用於(yu) 開關(guan) 控製的繼電器和邏輯信號。

-輔助電源-用於(yu) 需要24VDC的外部變送器。

-設定點-SX90可以本地設定、遠程設定,或者從(cong) 4個(ge) 設定點中選擇。

-斜坡-從(cong) 一個(ge) 設定點到另一個(ge) 設定點之間的變化率,有兩(liang) 個(ge) 獨立的坡度(斜坡向上或者斜坡向下)。

-遠程設定點-用於(yu) 兩(liang) 個(ge) 控製器的串級控製(主/從(cong) ),或遠程設定點控製。

-再傳(chuan) 送功能-用於(yu) 過程值或設定值的再傳(chuan) 送,或作為(wei) 第二個(ge) 模擬輸出。

-Event報警-4個(ge) 程序化繼電器輸出,用於(yu) 偏差、區域和過程值報警。

-快速代碼-5位的快速代碼,控製器可以被簡單的安裝和調試。

-串口通信-通過串口RS485(5線),最多可以連接64個(ge) 控製器到管理係統。

-自動/手動-通過鍵盤或者邏輯輸入,可以切換自動模式和手動模式。

-邏輯輸入-3個(ge) 邏輯輸入提供了多種的選擇功能。

-電位計輸入-用於(yu) 反饋閥門位置。

-文本信息-可以設置成滾動文本信息，能提醒用戶注意過程狀態。

-強製輸出-強製輸出電平由儀(yi) 表參數確定,可以由邏輯輸入端或寫(xie) 入參數來激活。

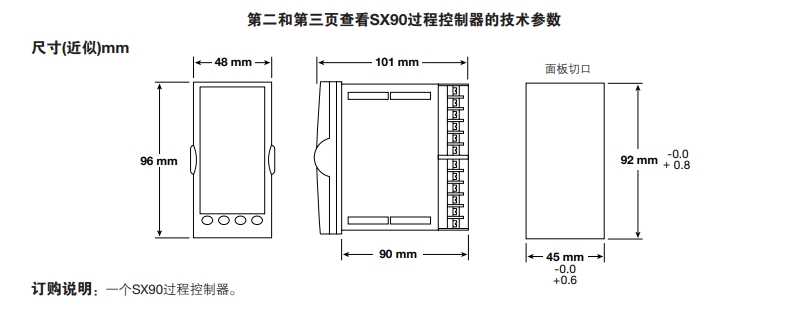

SX90過程控製器尺寸：

認證

控製器符合93/68/EEC標準，符合電氣設備必要的保護條件的EN61010-1:90標準。

-EMC排放標準: EN 61326-1: 1997 Class B (包括修正A1, A2和A3)。

-EMC免疫標準: EN61326-1: 1997 工業(ye) 地點(包括修正A1, A2和A3)。

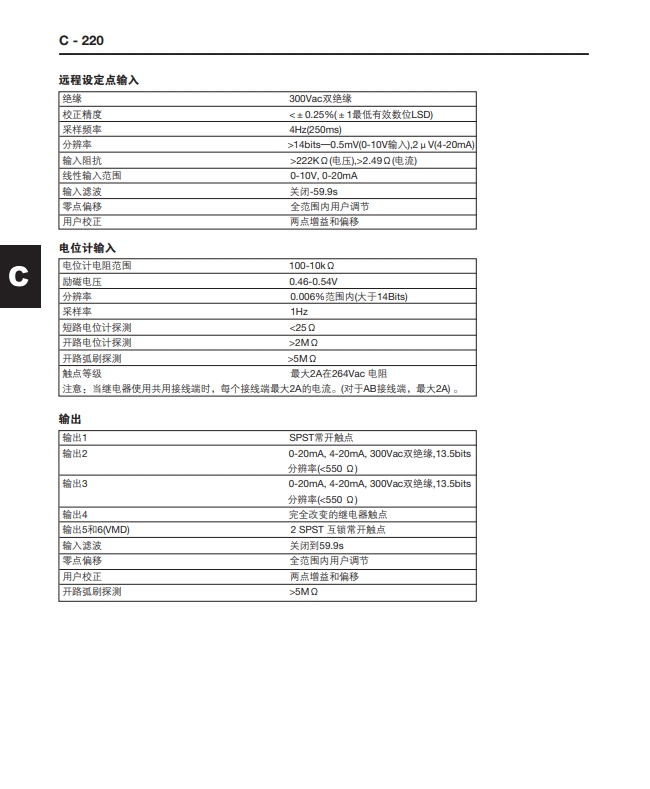

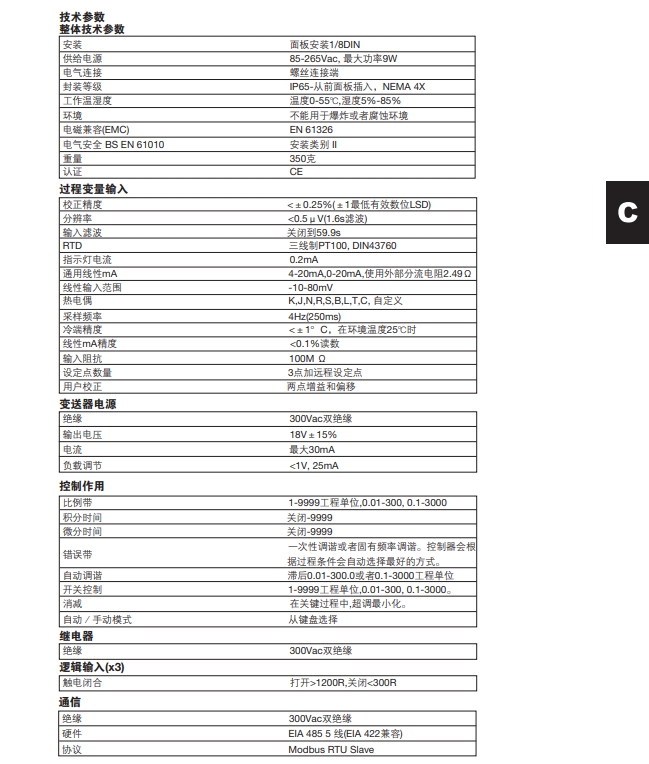

SX90過程控製器技術參數：

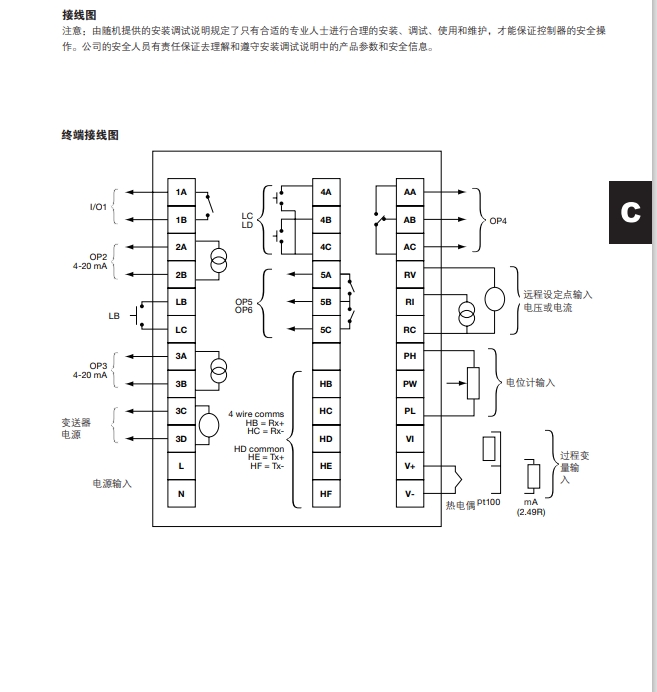

SX90過程控製器終端接線圖：

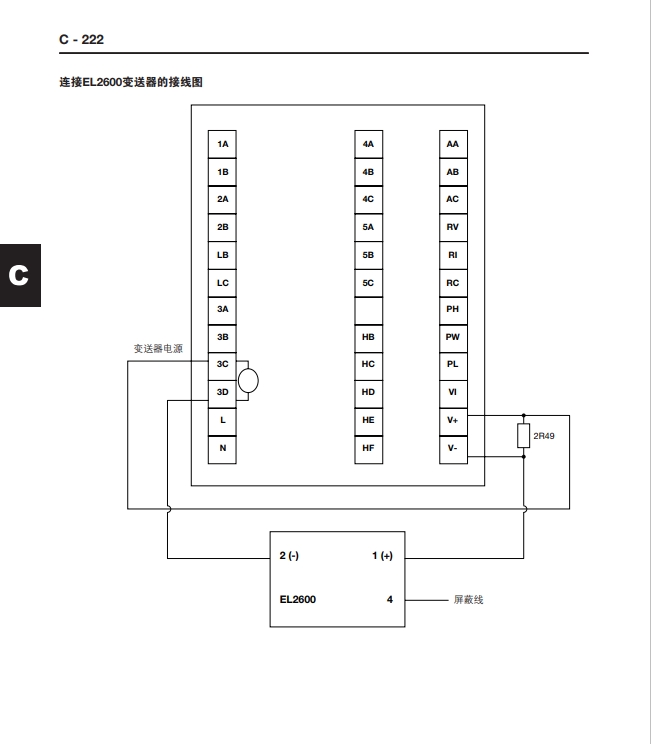

SX90過程控製器連接變送器接線圖：
