betway体育手机APP調節閥‘S’係列簡介：

STERI-TROL'S'係列閥門是316L不鏽鋼材質的二通和三通控製閥。該係列閥門專(zhuan) 為(wei) 流體(ti) 混合(僅(jin) 三通閥)控製，以及潔淨蒸汽，純淨蒸汽和過程流體(ti) 的開/關(guan) 與(yu) 連續調節控製而設計。該係列閥門可以由氣動執行器操作，同時通過betway体育手机APP任一型式的定位器可連接到控製係統。

betway体育手机APP調節閥‘S’係列技術數據：

閥芯設計 DN15 - DN100 拋物線

泄漏率 金屬密封 (0.01% of Kv)

軟密封 IEC 534-4 Class VI

調節比 等百分比 50:1

線性 30:1

行程 DN15 - DN50 (½"- 2") 20 mm

DN65 - DN100 (2½"- 4") 30 mm

表麵加工 內(nei) 部 (機械或電子拋光) 0.4 µ

外部 < 0.6 µ

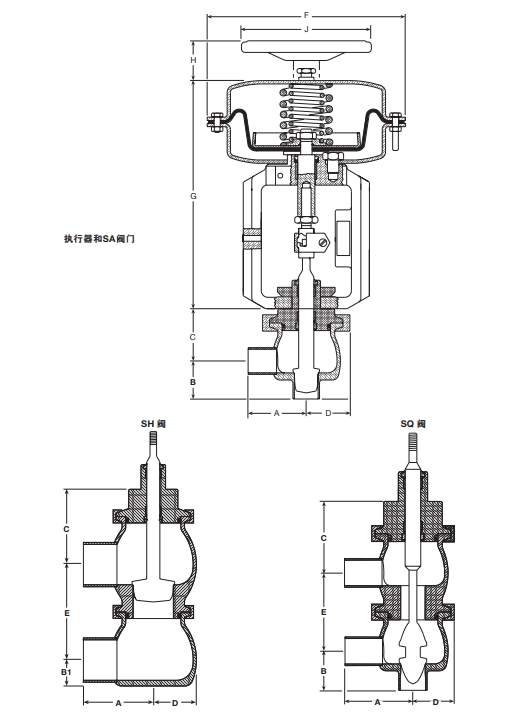

betway体育手机APP調節閥‘S’係列結構圖：

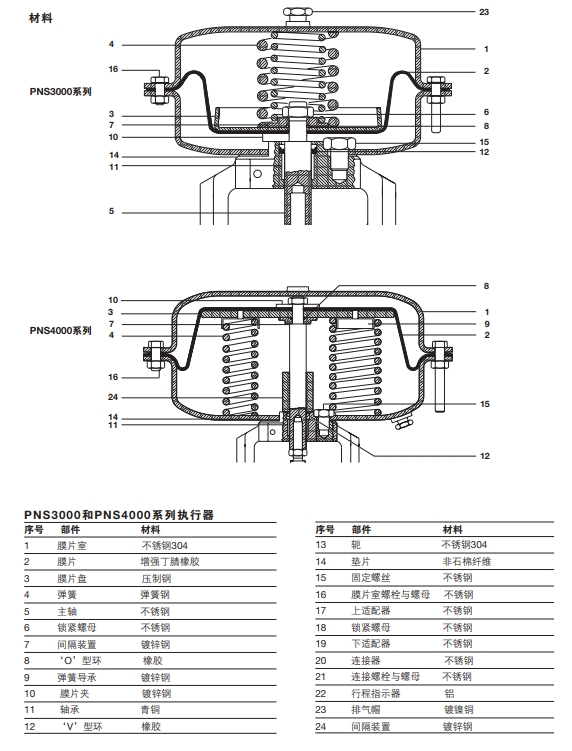

STERI-TROL係列控製閥可與(yu) 下列執行器和定位器配套：

電動 EL4600, AEL5和 AEL6係列

氣動 PNS3000,PNS4000,PN9000E及PN9000R係列

 PP5(氣動) 或EP500S(電氣)

定位器 EP500A(本安型電氣)

 SP400（智能型）

 SP500（智能型）

詳細參數參考相關(guan) 執行器技術信息表

betway体育手机APP調節閥‘S’係列參數：

閥體(ti) 設計條件 PN16

最大設計壓力 16 bar g @ 120℃

最高設計溫度 200℃ @ 14 bar g

最低設計溫度 -20℃

最高工作溫度 Viton (V) 170℃

最低工作溫度 -10℃

說明:更低工作溫度請谘詢betway体育手机APP

最大壓差 見6－11頁

設計最大冷態水壓測試壓力 24 bar g

betway体育手机APP調節閥‘S’係列執行器選擇：

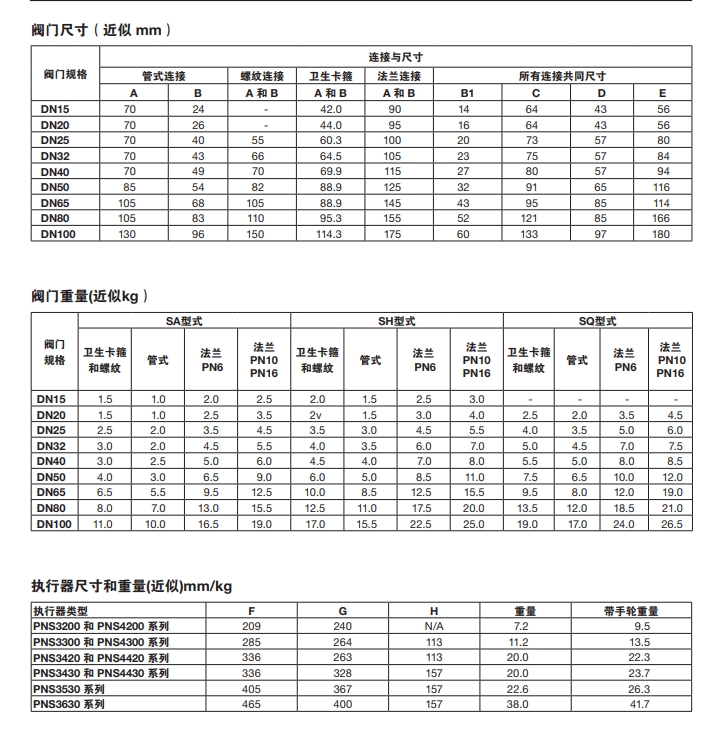

betway体育手机APP調節閥‘S’係列連接尺寸：
